Blasendiagramm

Blasendiagramme teilen die Auszählungen, Häufigkeiten oder Anteile einer Variablen mit. Die Blasengröße entspricht der Menge, während die Blasenfarbe die Kategorie wiedergibt. Die x- und y-Achsen zeigen jeweils unabhängige Werte an.

Wann verwendet man das?

Verwenden Sie Blasendiagrammen, wenn Sie mit drei Datenreihen arbeiten, die jeweils eine Wertemenge enthalten. Zur Kategorisierung können Sie optional eine vierte Variable hinzufügen. Die Blasengröße ist gut geeignet, um auf spezifische Werte hinzuweisen und Kategorien zu vergleichen.

Beim Entwurf von Blasendiagrammen sollten Sie klare und gut lesbare Bezeichnungen verwenden. Diese Diagramme benötigen zur Interpretation der Visualisierung eine eindeutige Bezeichnung.

Beispiele

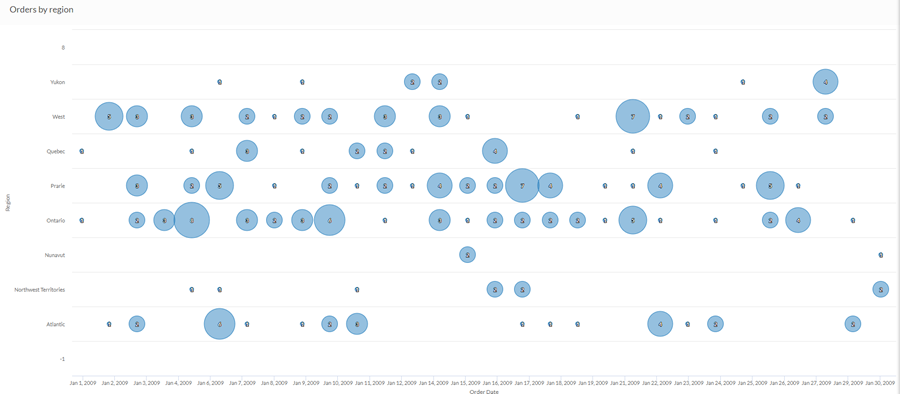

Dreidimensionales Blasendiagramm

Anhand der Verkaufsdaten aus einem Monat möchten Sie den Anteil der Bestellungen aus jeder Region innerhalb der Periode identifizieren. Mit einem einfachen Blasendiagramm plotten Sie die Anzahl der Aufträge innerhalb des Monats nach Region:

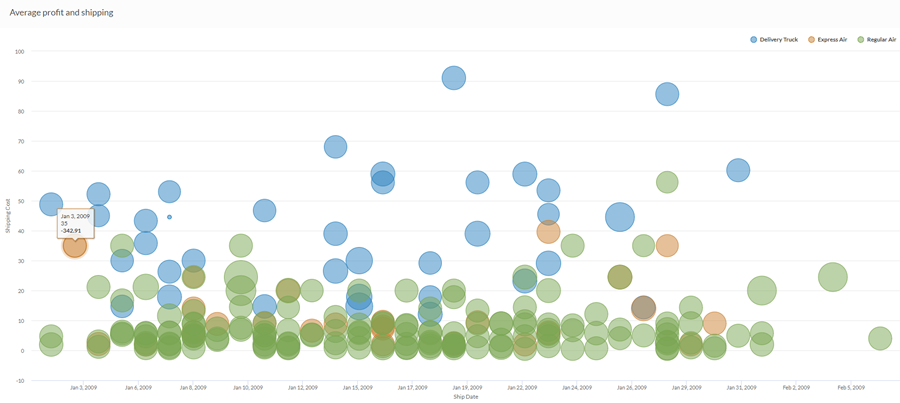

Vierdimensionales Blasendiagramm

Anhand der Verkaufsdaten aus einem Monat möchten Sie alle Beziehungen zwischen Versand und Profit. Mit einem komlexen Blasendiagramm plotten Sie den durchschnittlichen Profit soweit dieser sich auf die Versandkosten und die Versandmethode betrifft, für den Monat aus:

Datenkonfigurationseinstellungen

Klicken Sie im Bereich Konfigurieren auf Daten, und konfigurieren Sie die folgenden Einstellungen:

Einstellung	Unterstützte Datentypen	Beschreibung
X-Achse	Zeichen Datumzeit numerisch	Das Feld, das als Basis für die horizontale Skala des Diagramms verwendet werden soll.
X-Achse	Zeichen numerisch Datumzeit	Das Feld, das als Basis für die horizontale Skala des Diagramms verwendet werden soll. Für jeden eindeutigen Wert in dem Feld wird ein Balken erstellt. Wenn Sie ebenfalls das Feld Färben nach spezifizieren, wird für jeden eindeutige Wertekombination ein Balken erstellt.
Y-Achse	Zeichen numerisch Datumzeit	Das Feld, das als Basis für die vertikale Skala des Diagramms verwendet werden soll.
Y-Achse Spalte	numerisch	Der aggregierte Wert, der durch die vertikale Achse des Diagramms repräsentiert wird. Sie können eine Anzahl der x-Achse oder einen von mehreren aggregierten Werten für unterschiedliche numerische Spalten in der Tabelle auswählen: Durchschnitt Summieren Min Max Tipp Verwenden Sie die Option Anzahl, um ein Histogramm zu erstellen, das die Verteilung der Daten für die X-Achse darstellt. Tipp Die Dezimalstellen und die Rundung von numerischen Daten können Sie steuern, indem Sie das Format dieses Felds in der Tabellenansicht ändern. Wie Sie dies erreichen, finden Sie unter Optionen zur Datenformatierung.
Y-Achse Zeile	numerisch	Der aggregierte Wert, der durch die vertikale Achse des Diagramms repräsentiert wird. Sie können eine Anzahl der x-Achse oder einen von mehreren aggregierten Werten für unterschiedliche numerische Spalten in der Tabelle auswählen: Durchschnitt Summieren Min Max Die Position der Datenpunkte auf der vertikalen Skala legt die Höhe jeder Linie fest. Wenn ein Datenpunkt fehlt, wird die Höhe einer Linie interpoliert oder überbrückt. Tipp Die Dezimalstellen und die Rundung von numerischen Daten können Sie steuern, indem Sie das Format dieses Felds in der Tabellenansicht ändern. Wie Sie dies erreichen, finden Sie unter Optionen zur Datenformatierung.
Formatierungsoptionen	numerisch	Wählen Sie eine Option in diesem Feld aus, um die Werte der Y-Achse im Diagramm zu formatieren (zum Beispiel durch Dezimalstellen und Rundung). Wie Sie dies erreichen, finden Sie unter Optionen zur Datenformatierung. Formatierungsoptionen stehen nur für die Aggregatsoption Durchschnitt zur Verfügung. Für alle anderen Aggregatsoptionen werden die Formatierungsoptionen verwendet, die in der Tabellenansicht eingestellt wurden.
Blasengröße	numerisch	Das numerische Feld, mit dem die Größe der einzelnen Datenpunkte bestimmt wird. Eine Vergrößerung der Blase zeigt eine Zunahme der Menge oder des Werts an. Sie können eine Anzahl der x-Achse oder einen von mehreren aggregierten Werten für unterschiedliche numerische Spalten in der Tabelle auswählen: Durchschnitt Summieren Min Max Tipp Die Dezimalstellen und die Rundung von numerischen Daten können Sie steuern, indem Sie das Format dieses Felds in der Tabellenansicht ändern. Wie Sie dies erreichen, finden Sie unter Optionen zur Datenformatierung.
Färben nach Optional	Zeichen	Das Feld wird durch die vierte Datendimension des Diagramms repräsentiert. Durch Hinzufügen einer vierten Datendimension werden die Datenpunkte nach ihrer jeweiligen Kategorie gruppiert. Sie können das Feld Färben nach als ein Trennfeld betrachten.
Färben nach Optional	Zeichen	Das Feld wird durch die Dritte Datendimension des Diagramms repräsentiert. Durch Hinzufügen einer dritten Datendimension können die Kategorien der x-Achse weiter unterteilt werden. Sie können das Feld Färben nach als ein Trennfeld betrachten.

Einstellungen für die Diagrammanzeige

Klicken Sie im Bereich Konfigurieren auf Anzeige, und konfigurieren Sie die folgenden Einstellungen:

Einstellung	Beschreibung
Optionen
Legende anzeigen	Zeigt die Legende oben im Diagramm an oder blendet sie aus.
Werte anzeigen	Zeigt Datenpunktwerte an oder blendet sie aus.
Kanten abrunden	Glättet die Übergänge zwischen Datenpunkten, um ein Liniendiagramm mit Kurvenzug zu erstellen.
Spaltentyp	So wird die dritte Dimension des Diagramms (Färben nach) angezeigt: Gruppiert Verwenden, um den Wert jedes Segments innerhalb jeder Kategorie zu vergleichen Gestapelt Verwenden, um die Werte zu vergleichen, die jedes Segment zur Summe der allgemeinen Kategorie beiträgt, während die Kategoriesummen miteinander verglichen werden Gestapelt (100%) Verwenden, um die Prozentsätze zu vergleichen, die jedes Segment zur Summe jeder Kategorie beiträgt
Y-Achse
Y-Achse (links)
Bezeichnung anzeigen	Zeigt die Bezeichnung für die linke Y-Achse an oder blendet sie aus.
Min.	Der zu verwendende Mindestwert für die linke Y-Achse. Standardmäßig verwendet das Diagramm den niedrigsten Wert der Daten für die linke Y-Achse zur Ermittlung des Mindestwerts.
Max.	Der zu verwendende Höchstwert für die linke Y-Achse. Standardmäßig verwendet das Diagramm den höchsten Wert der Daten für die linke Y-Achse zur Ermittlung des Mindestwerts.
Duale Y-Achse anzeigen	Blendet die Y-Achse (rechts) ein oder aus.
Y-Achse (rechts)
Bezeichnung anzeigen	Zeigt die Bezeichnung für die rechte Y-Achse an oder blendet sie aus.
Min.	Der zu verwendende Mindestwert für die rechte Y-Achse. Standardmäßig verwendet das Diagramm den niedrigsten Wert der Daten für die rechte Y-Achse zur Ermittlung des Mindestwerts.
Max.	Der zu verwendende Höchstwert für die rechte Y-Achse. Standardmäßig verwendet das Diagramm den höchsten Wert der Daten für die rechte Y-Achse zur Ermittlung des Mindestwerts.
Andere Einstellungen
Farben	Die Farben, die jeder Serie in der Dimension Färben nach zugewiesen werden.
