Graphique Treemap

Les treemaps affichent les données en arborescence de manière hiérarchisée sous la forme d'un ensemble de rectangles imbriqués. Chaque groupe est représenté par un rectangle, qui est ensuite rempli d'autres rectangles plus petits représentant les sous-groupes. La taille et la couleur sont utilisées pour afficher les dimensions numériques distinctes des données.

Quand l'utiliser ?

Utilisez des treemaps pour travailler sur de grandes quantités de données structurées de manière hiérarchisée. Lorsque la couleur et la taille sont corrélées, les treemaps peuvent aider à identifier des tendances qu'il serait difficile à voir autrement.

Les treemaps sont aussi efficaces pour afficher de manière lisible de gros volumes d'informations sur un seul et unique écran. Les utilisateurs peuvent alors explorer une catégorie spécifique pour en savoir plus.

Remarque

Les treemaps prennent en charge jusqu'à deux niveaux de regroupement à la fois.

Exemples

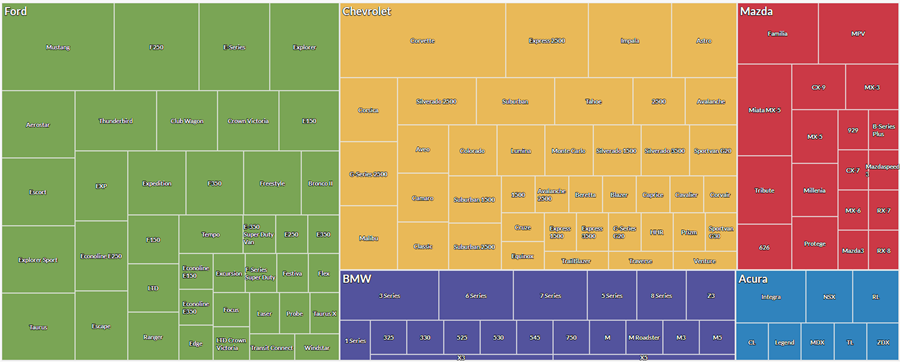

Marques et modèles de voitures

Vous avez une table contenant un stock de voitures. Vous souhaitez visualiser le nombre de modèles de voitures de chaque marque pour avoir une vue d'ensemble du stock.

Pour visualiser ces données, vous utilisez un treemap et :

vous regroupez les données par marque, puis par modèle
vous définissez Taille par sur le nombre de véhicules

Selon les résultats, vous pouvez voir comment le stock est réparti parmi les marques et les modèles :

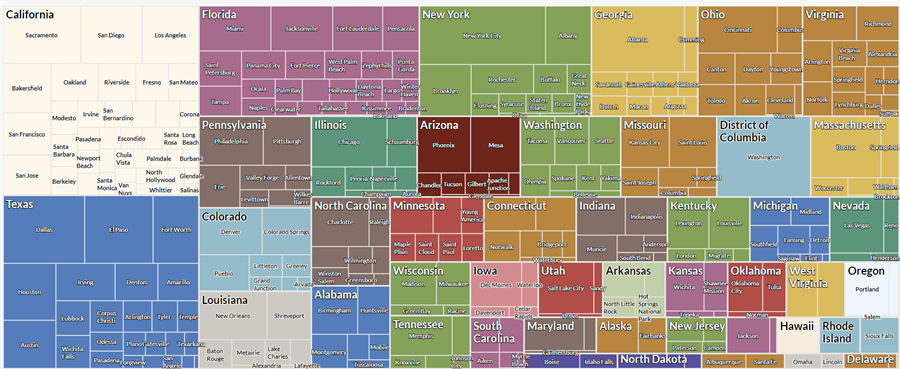

Totaux des transactions par état et par ville

Vous avez une table contenant des transactions dans plusieurs villes et états aux États-Unis. Dans le cadre de votre analyse, vous souhaitez visualiser le montant total des transactions par état et par ville dans chaque état.

Pour visualiser ces données, vous utilisez un treemap et :

vous regroupez les données par état, puis par ville
vous définissez Taille par sur la somme des transactions

En fonction des résultats, vous pouvez voir une tendance commencer à émerger pour le montant des transactions agrégées à l'intérieur de ces groupes :

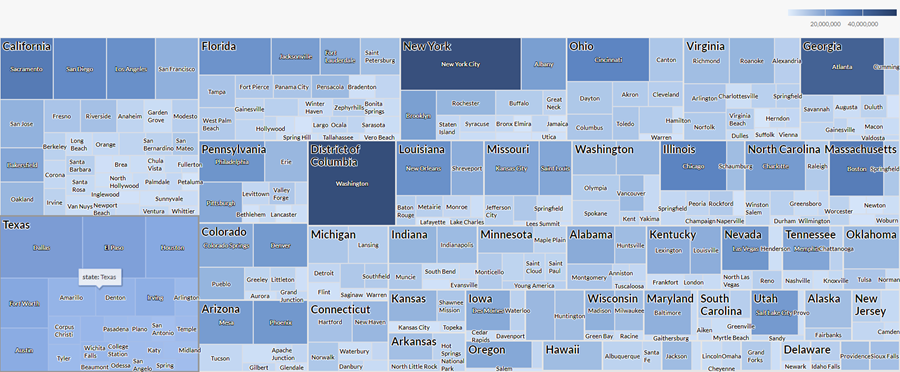

Comptes de transactions et totaux par état et par ville

Vous avez une table contenant des transactions dans plusieurs villes et états aux États-Unis. Dans le cadre de votre analyse, vous souhaitez visualiser le compte des transactions et le montant total des transactions par état et par ville dans chaque état.

Pour visualiser ces données, vous utilisez un treemap. Vous regroupez les données par état, puis par ville. Vous utilisez aussi les autres paramètres suivants :

Taille par compte
Couleur par somme des transactions

En fonction des résultats, vous pouvez définir la répartition des transactions sur différentes combinaisons de villes et d'état et voir une tendance commencer à émerger pour le montant des transactions agrégées à l'intérieur de ces groupes :

Paramètres de configuration de données

Dans le panneau Configurer , cliquez sur Données et configurez les paramètres suivants :

Paramètre	Types de données prises en charge	Description
Axe X	caractère numérique DateHeure	Le champ à utiliser comme référence pour l'échelle horizontale du graphe. Une barre est créée pour chaque valeur unique dans le champ ou pour chaque combinaison unique de valeurs si vous spécifiez aussi un champ Couleur par.
Groupe	caractère numérique DateHeure	Champs à utiliser comme catégories. Le deuxième groupe que vous sélectionnez est imbriqué dans le premier groupe. Les groupes s'affichent sous forme de rectangles. Vous pouvez sélectionner deux groupes au maximum.
Axe Y Colonne	numérique	La valeur agrégée est représentée par l'axe vertical du graphe. Vous pouvez sélectionner un compte du champ de l'axe X ou une des valeurs agrégées pour une colonne numérique différente dans la table : moyenne somme min max Astuce Utilisez l'option Compte pour créer un histogramme affichant la distribution des données de l'axe X. Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ dans la vue de la table. Pour obtenir de l'aide sur ce sujet, consultez la rubrique Options de mise en forme des données.
Axe Y Ligne	numérique	La valeur agrégée est représentée par l'axe vertical du graphe. Vous pouvez sélectionner un compte du champ de l'axe X ou une des valeurs agrégées pour une colonne numérique différente dans la table : moyenne somme min max La position des points de données sur l'échelle verticale détermine la hauteur de chaque courbe. La hauteur d'une courbe est interpolée ou omise si un point de données est absent. Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ dans la vue de la table. Pour obtenir de l'aide sur ce sujet, consultez la rubrique Options de mise en forme des données.
Options de mise en forme	numérique	Sélectionnez une option dans ce champ pour appliquer la mise en forme telle que les décimaux et l'arrondi aux valeurs de l'axe Y dans le graphique. Pour obtenir de l'aide sur ce sujet, consultez la rubrique Options de mise en forme des données. Les options de mise en forme ne sont disponibles que pour l'option d'agrégation Moyenne. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées.
Taille par	numérique	Valeur agrégée déterminant la taille de chaque groupe. Vous pouvez sélectionner un nombre d'enregistrements ou une des diverses valeurs agrégées pour une colonne numérique de la table : moyenne somme min max Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ dans la vue de la table. Pour obtenir de l'aide sur ce sujet, consultez la rubrique Options de mise en forme des données.
Couleur par optionnel	numérique	Valeur agrégée déterminant l'intensité de couleur ou palette de couleurs de chaque groupe. Vous pouvez sélectionner un nombre d'enregistrements ou une des diverses valeurs agrégées pour une colonne numérique de la table : moyenne somme min max Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ dans la vue de la table. Pour obtenir de l'aide sur ce sujet, consultez la rubrique Options de mise en forme des données.
Couleur par optionnel	caractère	Le champ est représenté par la troisième dimension de données au graphe. L'ajout d'une troisième dimension de données peut sous-diviser les catégories Axe X . Vous pouvez considérer le champ Couleur par comme un champ de fractionnement.

Paramètres d'affichage du graphe

Dans le panneau Configurer , cliquez sur Afficher et configurez les paramètres suivants :

Paramètre	Description
Options
Afficher la légende	Affiche ou masque la légende en haut du graphique.
Bords arrondis	Lisse les transitions entre les points de données pour créer une courbe.
Noms des groupes
Afficher le premier groupe	Fait figurer les étiquettes pour les valeurs du premier groupe.
Afficher le deuxième groupe	Fait figurer les étiquettes pour les valeurs du deuxième groupe.
Type de colonne	Comment afficher la troisième dimension du diagramme (Couleur par) : Regroupé utilisé pour comparer la valeur de chaque segment à l'intérieur de chaque catégorie Empilé utilisé pour comparer la valeur de la contribution de chaque segment au total de la catégorie globale tout en comparant les totaux de catégorie les uns par rapport aux autres 100 % empilé utilisé pour comparer le pourcentage de contribution de chaque segment au total de chaque catégorie
Axe Y (gauche)
Afficher deux axes Y	Affiche ou masque l'axe Y (à droite).
Axe Y (droite)
Afficher l'étiquette	Affiche ou masque l'étiquette de l'axe Y à droite.
Min.	La valeur minimale à utiliser pour l'axe Y à droite. Par défaut, le graphique utilise la valeur la plus basse des données de l'axe Y à droite pour déterminer le minimum.
Max	La valeur maximale à utiliser pour l'axe Y à droite. Par défaut, le graphique utilise la valeur la plus élevée des données de l'axe Y à droite pour déterminer le minimum.
Autres paramètres
Couleurs	Les couleurs sont affectées à : chaque groupe du niveau supérieur si aucune sélection Couleur par n'est effectuée la gamme de couleurs si une sélection Couleur par est effectuée Sélectionnez les valeurs de début, de milieu et de fin pour la gamme. Vous pouvez indiquer une couleur et une limite numérique pour chaque position dans l'échelle. Utilisez Palette de couleurs pour afficher des cases discrètes pour le champ Couleur par au lieu d'une échelle constante. Vosu pouvez indiquer de 2 à 20 étapes.
