ヒート マップのグラフ
ヒート マップは、マトリクスに含まれる各値を色として表した、グラフィカルなデータ表現です。データ ポイントは、X 軸の値と Y 軸の値の交点と、データ ポイントの色を決定する 3 番目の値によって定義されます。
この機能を使う状況
多数のカテゴリにわたり変数を比較し、色の強さで複雑なデータを並び替えるには、ヒート マップを使用します。
動作
データの値
データの値は、ヒート マップではボックスとして表示されます。各ボックスのサイズおよび色は、その項目のデータによって決まります。
- サイズ：X 軸のカテゴリと Y 軸のカテゴリの集合化によって決まるため、設定することはできません。
- 色：[色付けの基準]設定に指定された計算値によって決定されます。
グラデーション vs 段階的な色
デフォルトでは、低いレベルの値は緑色、中間レベルの値は黄色、高いレベルの値は赤色でそれぞれ表示されます。色は完全にカスタマイズ可能です。
データ ポイントの色は、表示設定用の下記配色のいずれかを使って表示されます。
- color gradient（グラデーションカラーョン）：個々のデータ値に従って、緑色から黄色を介して赤色へと連続的に変化する
- 段階的な色の目盛り 等距離のカテゴリにグループ化され、個別の色を使用して表示されるデータ値
グラフの表示設定でデータ値をグループ化するために使用される段階の数をカスタマイズできます。
例

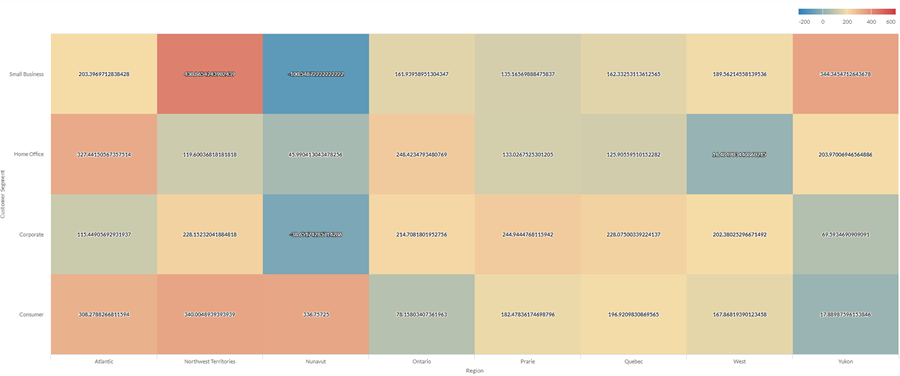

ヒート マップのグラフ
会社の売上データを使用して、地域と顧客セグメントの 2 つの次元で多数のカテゴリに及ぶ平均利益を示したいとします。これを行うには、ヒート マップのグラフを作成します。平均利益の値は、色別に青（低）から赤（高）の順に並べ替えられます。

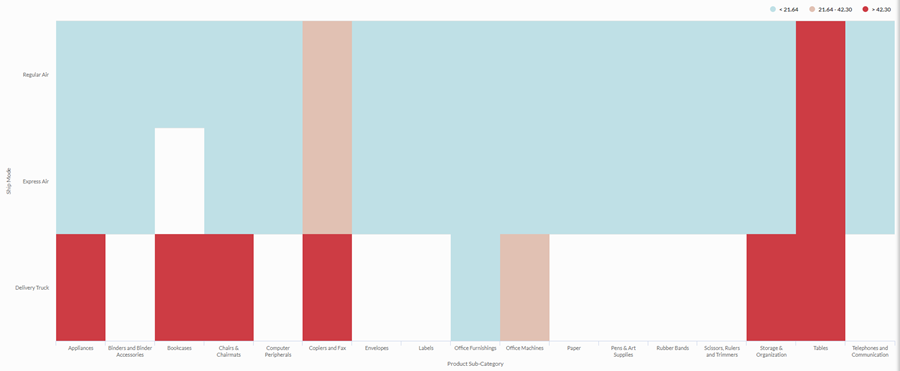

段階的なヒート マップのグラフ
会社の出荷方法と製品カテゴリ間の関係を調査する必要があります。平均出荷コストを、低、中、高の 3 つのビンにグループ化する簡易な分析を探しています。
この関係を視覚化するには、3 つの段階のある段階的ヒート マップを作成します。段階のしきい値に基づき、対応するビンに値がグループ化されます。
データ構成の設定
［構成
］パネルで［データ］をクリックし、次の設定を構成します。
| 設定 | サポートされているデータ型 | 説明 |
|---|---|---|
| X 軸 |
|
グラフの横軸の目盛のカテゴリとして使用するフィールド。 |
|
X 軸 |
|
グラフの横軸の目盛の基礎データとして使用するフィールド。フィールドの一意の値それぞれに対して 1 つの棒が作成されます。また、［色付けの基準］フィールドで指定した場合は、組み合わせた一意の値それぞれに対して 1 つの棒が作成されます。 |
| Y 軸 |
|
グラフの縦軸の目盛のカテゴリとして使用するフィールド。 |
|
Y 軸 列 |
数値 |
グラフの縦軸で表される集約値。X 軸フィールドのカウント、またはテーブルの異なる数値列の複数の集約値の 1 つを選択することができます。
ヒント X 軸のデータの分布を表示するヒストグラムを作成する［カウント］オプションを使用します。 ヒント 数値データの小数と四捨五入を制御するには、テーブル ビューにおいてその数値フィールドの書式を変更します。これを行う方法の詳細については、データの書式設定オプションを参照してください。 |
|
Y 軸 直線 |
数値 |
グラフの縦軸で表される集約値。X 軸フィールドのカウント、またはテーブルの異なる数値列の複数の集約値の 1 つを選択することができます。
縦軸の目盛のデータ ポイントの位置は、各線の高さを決定します。データ ポイントが見つからない場合は、線の高さが補間されるか、または線の高さのギャップが調整されます。 ヒント 数値データの小数と四捨五入を制御するには、テーブル ビューにおいてその数値フィールドの書式を変更します。これを行う方法の詳細については、データの書式設定オプションを参照してください。 |
|
書式オプション |
数値 |
このフィールドのオプションを選択すると、小数点や端数処理などの書式設定をグラフの Y 軸値に適用します。これを行う方法の詳細については、データの書式設定オプションを参照してください。 書式オプションは、平均集計オプションでのみ使用できます。他のすべての集計オプションでは、テーブル ビューで設定された書式オプションが適用されます。 |
| 色付けの基準 |
数値 |
X 軸の値と Y 軸の値の交点にあるボックスの色を設定するフィールド。
ヒント 数値データの小数と四捨五入を制御するには、テーブル ビューにおいてその数値フィールドの書式を変更します。これを行う方法の詳細については、データの書式設定オプションを参照してください。 |
|
色付けの基準 省略可能 |
文字 |
グラフの 3 番目のデータ次元で表されるフィールド。3 番目のデータ次元を追加すると、X 軸カテゴリをさらに分割できます。［色付けの基準］フィールドはブレーク フィールドと見なすことができます。 |
グラフ表示の設定
［構成］パネルで［表示］をクリックし、次の設定を構成します。
| 設定 | 説明 |
|---|---|
| オプション | |
| 凡例を表示する | グラフの最上部の凡例を表示または非表示にします。 |
| 値を表示 | データ ポイントの値を表示または非表示にします。 |
| 角丸 | 曲線グラフを作成するには、データ ポイント間の遷移を円滑にします。 |
| 列の型 |
3 次元のグラフを表示する方法（色付けの基準）：
|
| X 軸 | |
| ラベルを表示する | X 軸のラベルを表示または非表示にします。 |
| Y 軸 | |
| Y 軸（左） | |
| ラベルを表示する | 左 Y 軸のラベルを表示または非表示にします。 |
| 最大値 | 左 Y 軸に使用する最大値。デフォルトでは、グラフは左 Y 軸のデータ最大値を使用して、最小値を決定します。 |
| デュアル Y 軸を表示する | Y 軸 (右) を表示または非表示にします。 |
| Y 軸（右） | |
| ラベルを表示する | 右 Y 軸のラベルを表示または非表示にします。 |
| 最小 | 右 Y 軸に使用する最小値。デフォルトでは、グラフは右 Y 軸のデータ最小値を使用して、最小値を決定します。 |
| 最大値 | 右 Y 軸に使用する最大値。デフォルトでは、グラフは右 Y 軸のデータ最大値を使用して、最小値を決定します。 |
| その他の設定 | |
| 色 | ヒートマップの範囲の開始、中央、および終了値。目盛りの各場所に対して、色と数値境界を指定できます。 |
| 段階的な色 | 一定の目盛りではなく、個別のバケットとしてカテゴリを表示します。手順には 2 ～ 20 を指定できます。 |
