Gráfico Treemap

Os treemaps exibem dados hierárquicos e estruturados em árvore como um conjunto de retângulos aninhados. Cada grupo recebe um retângulo, que é organizado lado a lado com pequenos retângulos que representam subgrupos. O tamanho e a cor são usados para mostrar dimensões numéricas separadas dos dados.

Quando usar?

Use treemaps para trabalhar com grandes quantidades de dados estruturados hierarquicamente. Quando cor e tamanho são correlacionados, os treemaps podem ajudar a identificar padrões que seria difícil visualizar de outra forma.

Os treemaps também são eficazes na exibição clara de grandes volumes de informação em uma única tela. Os visualizadores podem detalhar uma categoria específica para explorá-la mais cuidadosamente.

Nota

No momento, os treemaps permitem até dois níveis de agrupamento.

Exemplos

Marcas e modelos de carros

Você tem uma tabela que contém um inventário de carros. Você quer visualizar o número de modelos de carro dentro de cada marca para obter uma visão geral do inventário.

Para visualizar esses dados, você usa um treemap e:

agrupa os dados por marca, e depois por modelo
define Dimensionar por como o número de veículos

Com base nos resultados, você pode ver como o inventário está distribuído entre marcas e modelos:

Totais de transações por estado e cidade

Você tem uma tabela que contém transações em diversos estados e cidades nos Estados Unidos da América. Como parte da análise, você quer visualizar o valor total das transações por estado e por cidade dentro de cada estado.

Para visualizar esses dados, você usa um treemap e:

agrupa os dados por estado, e depois por cidade
define Dimensionar por como a soma das transações

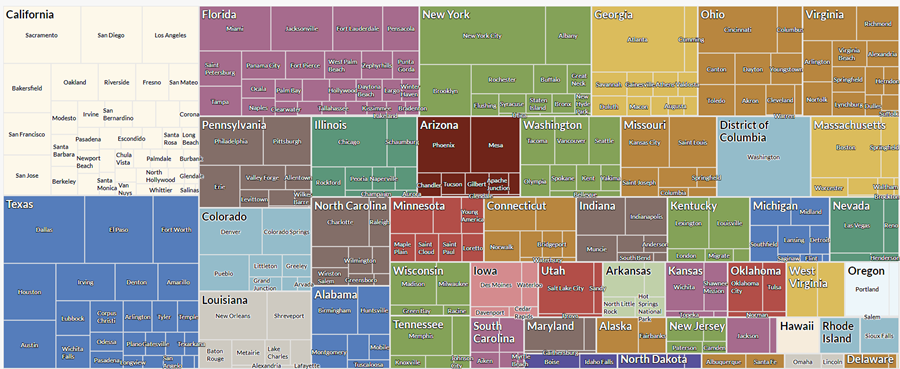

Com base nos resultados, você pode ver um padrão que começa a ficar evidente nos valores agregados de transações nestes grupos:

Totais e quantidades de transações por estado e cidade

Você tem uma tabela que contém transações em diversos estados e cidades nos Estados Unidos da América. Como parte da análise, você quer visualizar a quantidade de transações e o valor total das transações por estado e por cidade dentro de cada estado.

Para visualizar esses dados, você usa um treemap. Você agrupa os dados por estado, e depois por cidade. Você também usa as seguintes configurações adicionais:

Dimensionar por quantidade
Colorir por soma de transações

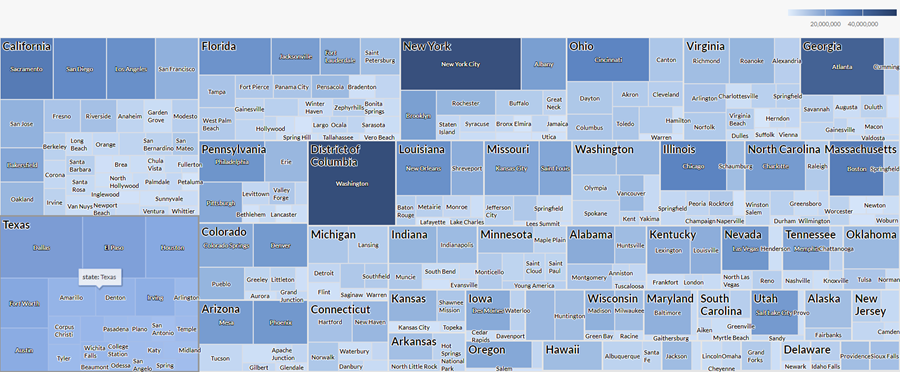

Com base nos resultados, você pode determinar como as transações estão distribuídas entre diferentes combinações de cidades e estados, além de ver um padrão que começa a ficar evidente nos valores agregados de transações nestes grupos:

Definições de configuração de dados

No painel Configurar , clique em Dados e defina as seguintes configurações:

Configuração	Tipos de dados compatíveis	Descrição
Eixo X	caractere numérico datahora	O campo a usar como base para a escala horizontal do gráfico. Uma barra é criada para cada valor no campo, ou cada combinação exclusiva de valores se você também especificar uma Colorir por campo.
Grupo	caractere numérico datahora	Os campos a serem usados como categorias. O segundo grupo selecionado é aninhado no primeiro grupo. Os grupos são exibidos como retângulos. Você pode selecionar no máximo dois grupos.
Eixo Y Coluna	numérico	O valor agregado representado pelo eixo vertical do gráfico. Você pode selecionar uma contagem do campo do eixo X ou um de vários valores agregados para uma coluna numérica diferente na tabela: média soma mín máx Dica Use a opção Contagem para criar um histograma exibindo a distribuição dos dados para o eixo X. Dica Você pode controlar decimais e arredondamentos em dados numéricos alterando o formato deste campo na exibição da tabela. Para obter ajuda nisso, consulte Opções de formatação de dados.
Eixo Y Linha	numérico	O valor agregado representado pelo eixo vertical do gráfico. Você pode selecionar uma contagem do campo do eixo X ou um de vários valores agregados para uma coluna numérica diferente na tabela: média soma mín máx A posição dos pontos de dados na escala vertical determina a altura de cada linha. A altura de uma linha é interpolada ou com lacunas se um ponto de dados estiver faltando. Dica Você pode controlar decimais e arredondamentos em dados numéricos alterando o formato deste campo na exibição da tabela. Para obter ajuda nisso, consulte Opções de formatação de dados.
Opções de formatação	numérico	Selecione uma opção nesse campo para aplicar a formatação, como decimais e arredondamento, aos valores do eixo Y no gráfico. Para obter ajuda nisso, consulte Opções de formatação de dados. As opções de formatação estão disponíveis apenas para a opção agregada Média. Para todas as outras opções de agregação, aplicam-se as opções de formatação definidas na Exibição de Tabela.
Dimensionar por	numérico	O valor agregado que determina o tamanho de cada grupo. Você pode selecionar uma contagem de registros ou um dos vários valores agregados para uma coluna numérica na tabela: média soma mín máx Dica Você pode controlar decimais e arredondamentos em dados numéricos alterando o formato deste campo na exibição da tabela. Para obter ajuda nisso, consulte Opções de formatação de dados.
Colorir por opcional	numérico	O valor agregado que determina a intensidade da cor ou a escala de cada grupo. Você pode selecionar uma contagem de registros ou um dos vários valores agregados para uma coluna numérica na tabela: média soma mín máx Dica Você pode controlar decimais e arredondamentos em dados numéricos alterando o formato deste campo na exibição da tabela. Para obter ajuda nisso, consulte Opções de formatação de dados.
Colorir por opcional	caractere	O campo representado pela terceira dimensão de dados no gráfico. Adicionar uma terceira dimensão de dados pode subdividir as categorias do eixo X. Você pode pensar no campo Colorir por como um campo de divisão.

Configurações de exibição de gráfico

No painel Configurar , clique em Exibir e defina as seguintes configurações:

Configuração	Descrição
Opções
Mostrar legenda	Exiba ou oculte a legenda na parte superior do gráfico.
Bordas arredondadas	Suaviza as transições entre pontos de dados para criar um gráfico de linhas curvas.
Agrupar rótulos
Mostrar o primeiro grupo	Inclua rótulos para valores no primeiro grupo.
Mostrar o segundo grupo	Inclua rótulos para valores no segundo grupo.
Tipo de coluna	Como exibir a terceira dimensão do gráfico (Colorir por): Agrupado use para comparar o valor de cada segmento dentro de cada categoria Empilhado use para comparar o valor com que cada segmento contribui com o total da categoria geral ao comparar totais entre as categorias 100% empilhado use para comparar a porcentagem com a qual cada segmento contribui para o total de cada categoria
Eixo Y (esquerdo)
Mostrar eixo Y duplo	Exiba ou oculte o rótulo para o eixo Y (direito).
Eixo Y (direito)
Mostrar rótulo	Exiba ou oculte o rótulo para o eixo direito Y.
Mín.	O valor mínimo a usar para o eixo direito Y. Por padrão, o gráfico usa o valor mais baixo dos dados do eixo direito Y para determinar o mínimo.
Máx	O valor máximo a usar para o eixo direito Y. Por padrão, o gráfico usa o valor mais alto dos dados do eixo direito Y para determinar o mínimo.
Outras configurações
Cores	As cores atribuídas para: cada grupo de nível superior, se nenhuma seleção Colorir por for feita o intervalo de cores, se uma seleção de Colorir por for feita Selecione os valores inicial, médio e final do intervalo. Você pode especificar uma cor e um limite numérico para cada local na escala. Use Cores escalonadas para exibir quadrados discretos no campo Colorir por em vez de uma escala constante. Você pode especificar entre 2 e 20 etapas.
