树状图表

树状图将分层的树结构数据显示为一组嵌套矩形。每个组都被给予一个矩形，这些矩形随后被更小的表示子组的矩形所覆盖。尺寸和颜色被用来显示数据的不同数值维度。

何时使用它？

在处理大量具有分层结构的数据时，请使用树状图。当颜色和尺寸被相互关联时，树状图可以帮助识别难以发现的模式。

在清晰地在单个屏幕中显示大量信息方面，树状图也很有效。这样，查看者可以深入到特定类别中以考察进一步的信息。

说明

此时，树状图支持多达两个级别的分组。

示例

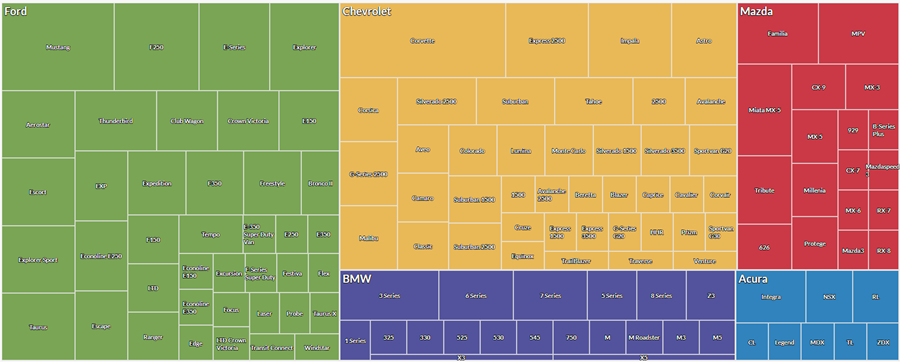

汽车制造商和型号

您有一个表，其中包含汽车库存。您想要直观地显示每家制造商的汽车型号数量，以获取库存概览。

为了直观地显示此数据，您使用树状图以：

首先按制造商，然后按型号对数据进行分组
将尺寸调整依据设置为车辆数

基于结果，您可以查看库存在制造商和型号之间的分布情况：

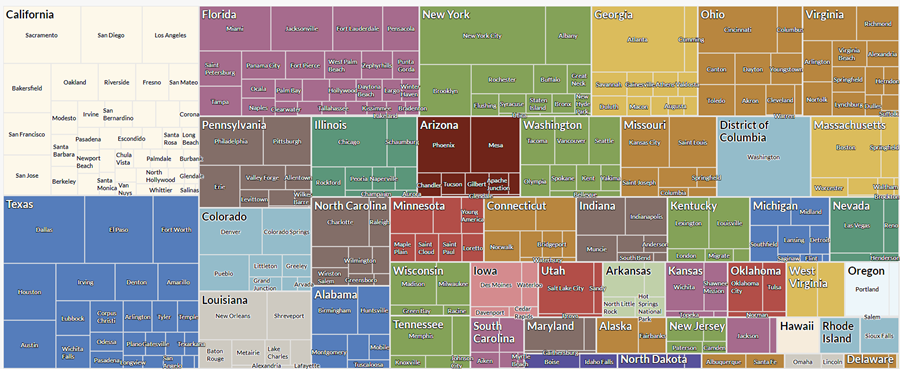

按州和城市统计的交易合计额

您有一个表，其中包含美国多个州和城市的交易。作为您的分析的一部分，您想要按照州和每个州内的城市直观地显示合计交易金额。

为了直观地显示此数据，您使用树状图以：

您首先按州，然后按城市对数据进行分组。
将尺寸调整依据设置为交易之和

基于结果，您可以查看下列组内的聚合交易金额开始呈现的模式：

按州和城市统计的交易数和合计金额

您有一个表，其中包含美国多个州和城市的交易。作为您的分析的一部分，您想要按照州和每个州内的城市直观地显示交易数和合计交易金额。

为了直观地显示此数据，您使用树状图。您首先按州，然后按城市对数据进行分组。您还使用下列附加设置：

尺寸调整依据计数
着色依据交易之和

基于结果，您可以确定交易在不同城市和州组合之间的分布情况，并且查看下列组内的聚合交易金额开始呈现的模式：

数据配置设置

在配置面板上，单击数据并配置下列设置：

设置	支持的数据类型	描述
X 轴	字符数值日期时间	该字段将用作图表的横向刻度尺的基础。对于该字段中的每个唯一值或每个唯一的值组合（如果您还指定了着色依据字段），都会创建一个条形。
组	字符数值日期时间	要用作类别的域。您选择的第二个组被嵌套在第一个组中。组被显示为矩形。您最多可以选择两个组。
Y 轴列	数值	总值由图表的垂直轴表示。您可以为表中的不同数字列选择 X 轴字段的计数或几个合计值之一：平均值求和最小最大提示使用计数选项可创建一个柱状图，以显示 X 轴的数据分布情况。提示您可以通过在表视图中更改此域的格式来控制数值数据的小数位数和取整方式。有关完成该任务的帮助，请参见数据格式化选项。
Y 轴线状图	数值	总值由图表的垂直轴表示。您可以为表中的不同数字列选择 X 轴字段的计数或几个合计值之一：平均值求和最小最大纵向刻度尺上数据点的位置决定了每条线的高度。如果缺少数据点，则按插值法或间隔法插入线条高度。提示您可以通过在表视图中更改此域的格式来控制数值数据的小数位数和取整方式。有关完成该任务的帮助，请参见数据格式化选项。
格式选项	数值	在此域中选择一个选项以将小数位数和取整方式等格式应用于图表中的 Y 轴值。有关完成该任务的帮助，请参见数据格式化选项。只有对于平均聚合选项，格式选项才是可用的。对于所有其他聚合选项，则应用在表视图中设置的格式选项。
尺寸调整依据	数值	用来确定每个组的大小的聚合值。您可以为表中的数字列选择记录计数或几个聚合值之一：平均值求和最小最大提示您可以通过在表视图中更改此域的格式来控制数值数据的小数位数和取整方式。有关完成该任务的帮助，请参见数据格式化选项。
着色依据可选	数值	用来确定每个组的颜色、强度或刻度尺的聚合值。您可以为表中的数字列选择记录计数或几个聚合值之一：平均值求和最小最大提示您可以通过在表视图中更改此域的格式来控制数值数据的小数位数和取整方式。有关完成该任务的帮助，请参见数据格式化选项。
着色依据可选	字符	该字段由图表的第三数据维表示。添加第三个数据维度可以细分 X 轴类别。您可以将着色依据域视为一个拆分域。

图表显示设置

在配置面板上，单击显示并配置下列设置：

设置	描述
选项
显示图例	在图表顶部显示或隐藏图例。
圆边	平滑数据点之间的转换以创建曲线图。
分组标签
显示第一个组	包括第一个组内的值的标签。
显示第二个组	包括第二个组内的值的标签。
列类型	如何显示图表的第三个维度（着色依据）：分组用来比较每个类别内每个群体的值堆叠用来在相互比较类别合计值的同时，比较每个群体在总体类别合计值中所占的值 100% 堆叠用来比较每个群体在每个类别的合计值中所占的百分比
Y 轴 (左)
显示双 Y 轴	显示或隐藏 Y 轴（右）。
Y 轴 (右)
显示标签	显示或隐藏右侧 y 轴标签。
最小	用于右侧 y 轴的最小值。默认情况下，图表使用右侧 y 轴数据的最低值来确定最小值。
最大	用于右侧 y 轴的最大值。默认情况下，图表使用右侧 y 轴数据的最高值来确定最小值。
其他设置
颜色	被分配给以下对象的颜色：每个顶级组（如果未进行着色依据选择）颜色范围（如果进行了着色依据选择）请选择该范围的起始值、中间值和结束值。您可以为评分量表上的每个位置指定颜色和数值边界。请使用阶梯颜色显示着色依据字段的离散桶，而不是显示恒定刻度尺。您可以指定 2 到 20 个阶梯。
