Hitzekartendiagramm

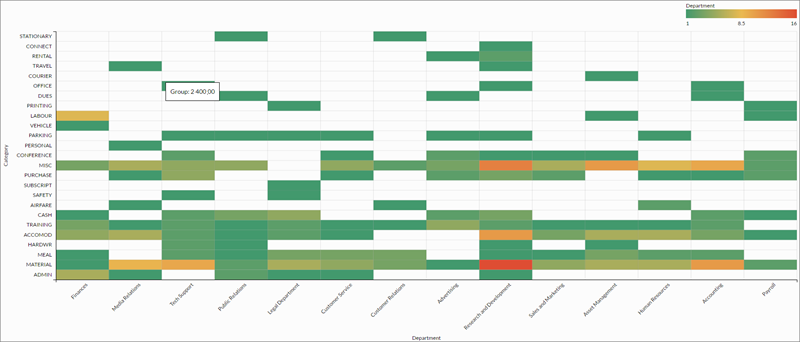

Eine Hitzekarte ist eine grafische Darstellung von Daten, in der die einzelnen Werte der Matrix als Farben dargestellt werden. Datenpunkte werden durch das Kreuzen der x- und y-Achsenwerte sowie einen dritten Wert definiert, der die Farbe des Punktes festlegt.

Wann verwendet man das?

Verwenden Sie Hitzekarten, um Variablen über zahlreiche Kategorien hinweg zu vergleichen und komplexe Daten durch Farbintensität zu sortieren.

Wie funktioniert das?

Datenwerte

Datenwerte werden auf der Hitzekarte als Kästchen angezeigt. Größe und Farbe des jeweiligen Kästchens werden durch die Daten für dieses Element bestimmt:

Größe wird durch die Konzentration der Kategorien auf der X- und Y-Achse bestimmt und ist nicht konfigurierbar.
Die Farbe wird durch den berechneten Wert bestimmt, der in der Einstellung Färben nach festgelegt ist.

Farben

Die niedrigsten Werte sind grün gefärbt, die mittleren Werte gelb und die höchsten Werte rot. Datenpunkte sind mit einem der folgenden Farbschemata der Anzeigeeinstellungen gefärbt:

Farbverlauf fortlaufende Änderung von grün über gelb bis rot auf Basis einzelner Datenwerte
abgestufte Farbskala in fünf abstandsgleiche Kategorien gruppierte Datenwerte, die mit unterschiedlichen Farben angezeigt werden

Datenkonfigurationseinstellungen

Einstellung	Unterstützte Datentypen	Beschreibung
X-Achse	Zeichen	Das Feld, das als Kategorie an der horizontalen Skala des Diagramms verwendet werden soll.
Y-Achse	Zeichen	Das Feld, das als Kategorie an der vertikalen Skala des Diagramms verwendet werden soll.
Färben nach	numerisch	Das Feld, das die Farbe des Kästchens am Schnittpunkt der X- und Y-Achsenwerte bestimmt: Anzahl berechnet die Anzahl der Datensätze, die mit jedem Schnittpunkt der X- und Y-Werte übereinstimmen. Durchschnitt, Summe, Min, Max berechnet die ausgewählten statistischen Werte für das numerische Feld, das an jedem Schnittpunkt der X- und Y-Werte ausgewählt wurde.

Einstellung

Unterstützte Datentypen

Beschreibung

X-Achse

Zeichen

Das Feld, das als Kategorie an der horizontalen Skala des Diagramms verwendet werden soll.

Y-Achse

Zeichen

Das Feld, das als Kategorie an der vertikalen Skala des Diagramms verwendet werden soll.

Färben nach

numerisch

Das Feld, das die Farbe des Kästchens am Schnittpunkt der X- und Y-Achsenwerte bestimmt:

Anzahl berechnet die Anzahl der Datensätze, die mit jedem Schnittpunkt der X- und Y-Werte übereinstimmen.
Durchschnitt, Summe, Min, Max berechnet die ausgewählten statistischen Werte für das numerische Feld, das an jedem Schnittpunkt der X- und Y-Werte ausgewählt wurde.
