使用 AX Web 客户端 > 解释和可视化 > 在图表中可视化结果数据 > 热图

热图

热图是数据的图形表示形式，其中，模型中包含的单个值被表示为颜色。数据点由 x 轴和 y 轴的交点以及确定该数据点颜色的第三个值定义。

何时使用它？

使用热图可比较大量类别中的变量以及按颜色强度对复杂数据进行排序。

工作原理介绍

数据值

数据值显示为热图上的框。每个框的大小和颜色由该项的数据决定：

颜色

最低值被渲染成绿色，中等大小的值被渲染成黄色，最高值被渲染成红色。数据点被使用下列显示设置着色方案之一渲染成彩色：

数据配置设置

设置 支持的数据类型 描述
X 轴 字符 将用作图表的横向刻度尺上的类别的字段。
Y 轴 字符 将用作图表的纵向刻度尺上的类别的字段。
着色依据

数值

确定 X 轴值和 Y 轴值交点处的框的颜色的字段：

  • 计数计算与 X 轴值和 Y 轴值的每个交点匹配的记录数
  • 平均值、和、最小值、最大值计算在 X 轴值和 Y 轴值的每个交点选择的数值字段的选定统计值

示例

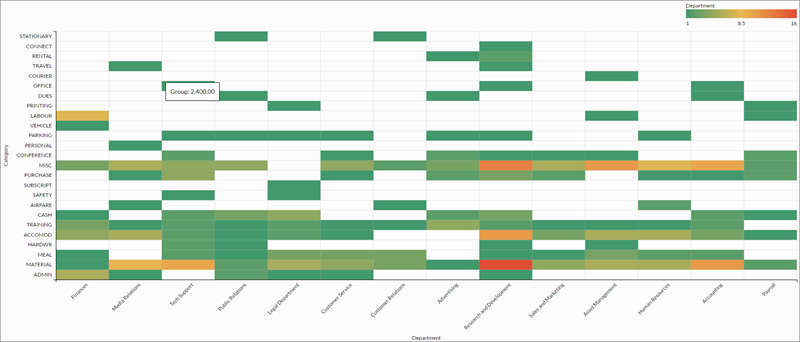

按类别和部门分类的交易计数
