Gráficos de barras en Reportes
Los gráficos de barras son gráficos con barras rectangulares. La longitud de cada barra es proporcional al valor que representa. Utilice gráficos de barras para comparar dos o tres variables usando un único valor.
Gráficos disponibles
Icono | Nombre del gráfico | Descripción |
---|---|---|
Barra horizontal | muestra longitudes horizontales proporcionales a los valores que representan | |
Barra horizontal 3D | similar a las gráficas de barras horizontales pero en 3 dimensiones | |
Barras horizontales apiladas | muestra la relación de elementos individuales con el conjunto | |
Cilindro horizontal | similar al gráfico de barras horizontales pero mostrando las componentes del gráfico de forma cilíndrica | |
Barra proporcional | muestra cuán cerca se encuentran los valores en las diferentes categorías respecto del valor máximo de la categoría | |
Barra de la capa | compara la contribución de cada valor en el total de las categorías |
¿Cuándo se los utiliza?
Los gráficos de barras resultan útiles para comparar categorías: el eje X representa el valor y el eje Y representa la categoría que se compara. Los gráficos de barras pueden representar categorías más complejas utilizando barras apiladas. Los gráficos de barras apiladas utilizan una tercera variable para subdividir la categoría de comparación:
Ejemplos
Necesita visualizar sus hallazgos relacionados con las deficiencias del control por proceso. Utilizando un gráfico de barras horizontales, visualiza cada proceso y demuestra claramente la información de deficiencia del control asociada:
Necesita visualizar sus hallazgos relacionados con las deficiencias del control por proceso. Utilizando un gráfico de barras horizontales en 3D, visualiza cada proceso y demuestra claramente la información de deficiencia del control asociada:

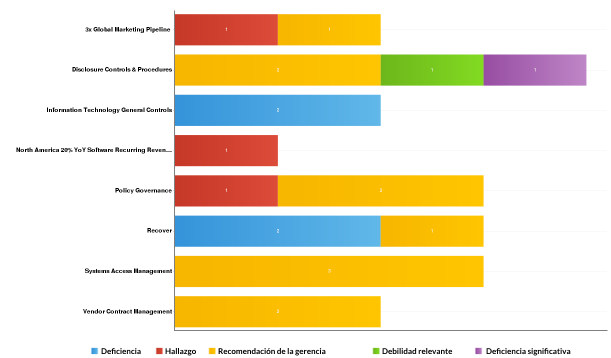

Necesita visualizar sus hallazgos relacionados con las deficiencias del control por proceso. Utilizando un gráfico de barras horizontales apiladas, visualiza cada proceso y demuestra claramente la información de deficiencia del control asociada:

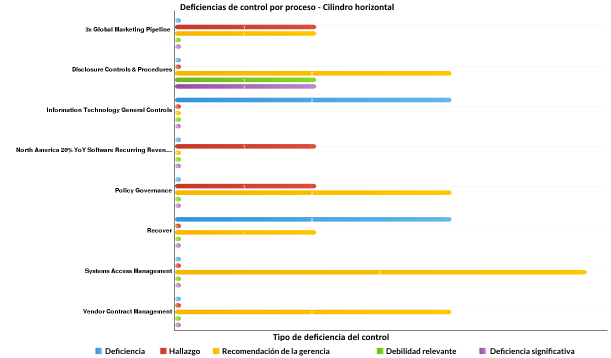

Necesita visualizar sus hallazgos relacionados con las deficiencias del control por proceso. Utilizando un gráfico de cilindros horizontales, visualiza cada proceso y demuestra claramente la información de deficiencia del control asociada:
Ajustes de configuración del gráfico
La interfaz Reportes le impide utilizar tipos de datos que no son compatibles y crear gráficos que no incluyen las configuraciones obligatorias.
En la ficha Gráfico, configure las siguientes configuraciones:
Ajuste | Descripción |
---|---|
Eje horizontal | el campo que se debe utilizar como base para la escala horizontal del gráfico |
Eje vertical |
el campo que se debe utilizar como base para la escala vertical del gráfico |
Color |
el campo representado por la tercera dimensión de datos en el gráfico Si se agrega una tercera dimensión de datos se pueden subdividir las categorías del eje horizontal. Puede pensar en el campo Color como un campo de corte. |
Animación |
el campo de fechahora utilizado para animar el gráfico Cada valor del campo de animación genera un marco único en la animación. Nota
Para proporcionar una etiqueta para cada marco, dé formato al título del gráfico para mostrar el campo de animación. |
Actualización automática |
activado de forma predeterminada Si desactiva esta configuración, deshabilita la vista previa del gráfico y deja de consultar la base de datos después de cada cambio de campo. |
