Analysegrafieken in Rapporten

Analysegrafieken worden doorgaans gebruikt om patronen in complexe gegevenssets te presenteren.

Beschikbare grafieken

Pictogram	Grafieknaam	Beschrijving
	Spreiding	toont de relatie tussen twee sets gegevens en kan alleen worden gebruikt als de gegevensreeksen zijn gerelateerd
	Boomkaart	vergelijkt statistiekwaarden om hiërarchische relaties weer te geven
	Histogram	toont het aantal keren dat een bepaalde waarde optreedt in de gegevensset
	Box en Whisker	toont een snel overzicht van een reeks waarden en hun statistische eigenschappen
	Latten	een lay-out van kleinere grafieken in een raster met consistente schalen Elke grafiek vertegenwoordigt een item in een categorie.
	Niveauraster	brengt de intensiteit van een statistiek in meerdere categorieën in kaart

Wanneer gebruikt u ze?

Bellen- en Spreidingsdiagrammen kunnen gebruikt worden om non-lineaire trends in gegevens te ontdekken.
Boomkaarten kunnen gebruikt worden om hiërarchische gegevensweergaven te tonen en zijn nuttig bij het weergeven van trends.
Histogrammen en Box- en Whiskergrafieken zijn nuttig bij het grafisch weergeven van statistische gegevens en de verspreiding van continue variabelen.
U kunt Niveaurasters gebruiken om tweedimensionale gegevenssets weer te geven, waarbij de intensiteit of kleur van de cel verbonden is aan de waarde die deze weergeeft.
Men gebruikt Lattengrafieken om grote hoeveelheden gegevens te analyseren.

Voorbeelden

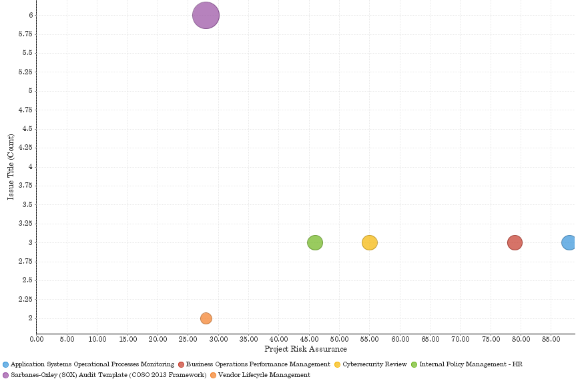

Uw organisatie houdt projectgegevens bij en moet bepalen welke projecten het grootste aantal problemen en de laagste risicogarantiescore hebben. Als u een spreidingsdiagram gebruikt, dan visualiseert u de probleemtelling van ieder project en de risicogarantiescore:

Projectrisicogarantie per probleemtelling per project

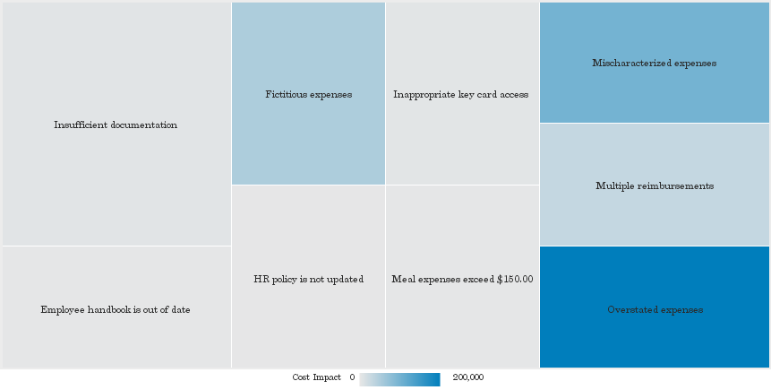

Uw organisatie volgt probleemgegevens en dient vast te stellen welke problemen verbonden zijn aan de hoogste kostenimpact. Als u een Boomkaart gebruikt, dan visualiseert u de geïdentificeerde problemen in meerdere projecten en de daaraan verbonden kostenimpact.

Probleemtitel en kostenimpact

Instellingen voor grafiekconfiguratie

De instellingen kunnen variëren, afhankelijk van het analysediagram die u geselecteerd heeft.

Opmerking

De Rapporten-interface voorkomt dat u gegevenstypen gebruikt die niet worden ondersteund en dat u grafieken samenstelt die de verplichte instellingen niet bevatten.

Configureer de volgende instellingen op het tabblad Grafiek:

Instelling	Beschrijving
Label	het veld dat gebruikt wordt om de grafiek in onderdelen te splitsen U kunt meerdere categorieën toevoegen om hiërarchieën weer te geven.
Horizontale as	het veld dat als de basis voor de horizontale schaal van de grafiek moet worden gebruikt
Verticale as	het veld dat als de basis voor de verticale schaal van de grafiek moet worden gebruikt.
Kleur	het veld dat wordt vertegenwoordigd door de derde gegevensdimensie voor de grafiek Als u een derde gegevensdimensie toevoegt, kunnen de categorieën voor de Horizontale as worden onderverdeeld. U kunt het veld Kleur beschouwen als een onderbrekingsveld.
Grootte	het numerieke veld dat moet worden gebruikt om de grootte van afzonderlijke gegevenspunten te bepalen Een toename in de grootte geeft een toename in kwantiteit of waarde aan.
Animatie	het datumtijd-veld dat wordt gebruikt om de grafiek te animeren Elke waarde van het animatieveld genereert een uniek frame in de animatie. Opmerking Om elk frame van een label te voorzien, moet u de grafiektitel zodanig opmaken dat het animatieveld wordt weergegeven.
Trend	een door een gebruiker gedefinieerde statistiek die gebruikt wordt om een trendlijn weer te geven in de grafiek
Knopinfo	het veld dat gebruikt moet worden voor de knopinfotekst
Automatisch vernieuwen	standaard ingeschakeld Als u deze instelling uitschakelt, wordt de preview van de grafiek niet meer weergegeven en wordt de database niet meer geraadpleegd na elke veldwijziging.
