Staafdiagrammen in Rapporten

Staafdiagrammen zijn grafieken met rechthoekige staven. De lengte van iedere staaf is evenredig aan de waarde die hij vertegenwoordigt. Gebruik staafdiagrammen om twee of drie variabelen te gebruiken met behulp van één waarde.

Beschikbare grafieken

Pictogram	Grafieknaam	Beschrijving
	Horizontale staafdiagram	toont horizontale lengten proportioneel aan de waarden die ze vertegenwoordigen
	3D horizontale staafdiagram	vergelijkbaar met het Horizontale staafdiagram, maar in een driedimensionele indeling
	Gestapelde horizontale staafdiagram	toont de relatie van afzonderlijke items met het geheel
	Horizontale cilinderdiagram	vergelijkbaar met het Horizontale staafdiagram, maar de grafiekcomponenten worden in cilindrische vorm weergegeven
	Proportionele staafdiagram	toont hoe dicht de waarden in verschillende categorieën bij de maximale categoriewaarde liggen
	Gelaagde staafdiagram	vergelijkt de bijdrage van elke waarde met een totaal in categorieën

Wanneer gebruikt u ze?

Staafdiagrammen zijn nuttig als u categorieën wilt vergelijken: de x-as geeft de waarde weer en de y-as geeft de categorie weer die vergeleken moet worden. Staafdiagrammen kunnen complexere categorieën weergeven met behulp van gestapelde staven. Bij Gestapelde staafdiagrammen wordt er een derde variabele gebruikt om de vergelijkingscategorie onder te verdelen.

Voorbeelden

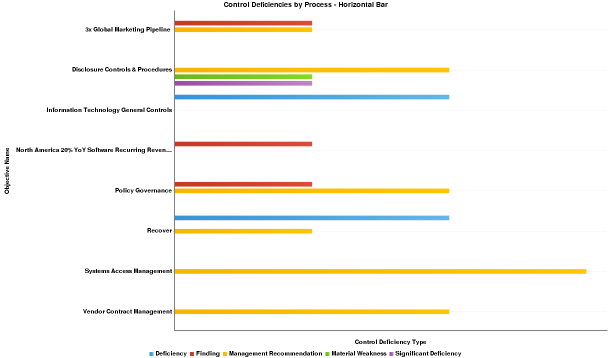

U moet uw bevindingen met betrekking tot deficiënties in de controle per proces zichtbaar maken. Met behulp van een horizontaal staafdiagram maakt u elk proces zichtbaar en geeft u duidelijk de bijbehorende informatie over de controledeficiëntie weer:

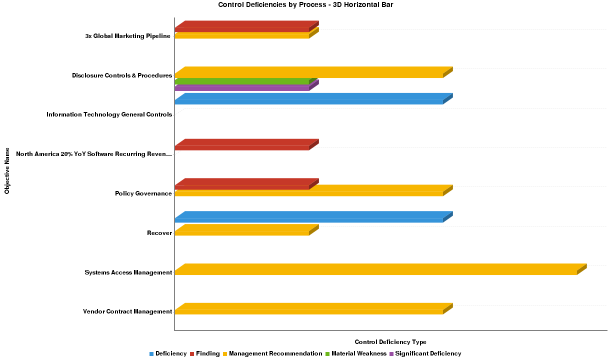

U moet uw bevindingen met betrekking tot deficiënties in de controle per proces zichtbaar maken. Met behulp van een 3D-horizontaal staafdiagram maakt u elk proces zichtbaar en geeft u duidelijk de bijbehorende informatie over de controledeficiëntie weer:

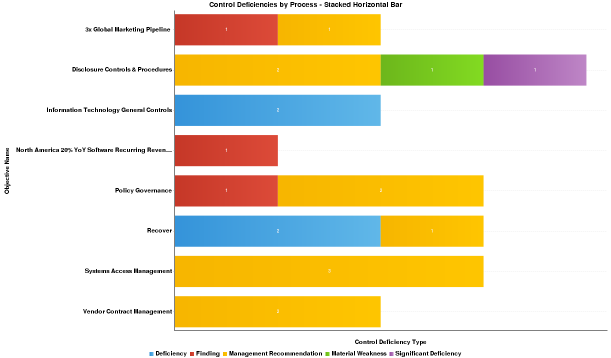

U moet uw bevindingen met betrekking tot deficiënties in de controle per proces zichtbaar maken. Met behulp van een gestapeld horizontaal staafdiagram maakt u elk proces zichtbaar en geeft u duidelijk de bijbehorende informatie over de controledeficiëntie weer:

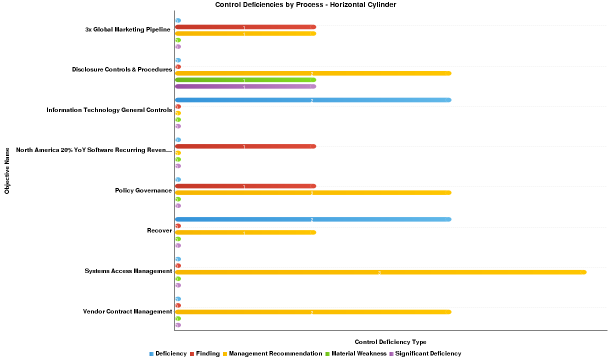

U moet uw bevindingen met betrekking tot deficiënties in de controle per proces zichtbaar maken. Met behulp van een horizontaal cilinderdiagram maakt u elk proces zichtbaar en geeft u duidelijk de bijbehorende informatie over de controledeficiëntie weer:

Instellingen voor grafiekconfiguratie

Opmerking

De Rapporten-interface voorkomt dat u gegevenstypen gebruikt die niet worden ondersteund en dat u grafieken samenstelt die de verplichte instellingen niet bevatten.

Configureer de volgende instellingen op het tabblad Grafiek:

Instelling	Beschrijving
Horizontale as	het veld dat als de basis voor de horizontale schaal van de grafiek moet worden gebruikt
Verticale as	het veld dat als de basis voor de verticale schaal van de grafiek moet worden gebruikt.
Kleur	het veld dat wordt vertegenwoordigd door de derde gegevensdimensie voor de grafiek Als u een derde gegevensdimensie toevoegt, kunnen de categorieën voor de Horizontale as worden onderverdeeld. U kunt het veld Kleur beschouwen als een onderbrekingsveld.
Animatie	het datumtijd-veld dat wordt gebruikt om de grafiek te animeren Elke waarde van het animatieveld genereert een uniek frame in de animatie. Opmerking Om elk frame van een label te voorzien, moet u de grafiektitel zodanig opmaken dat het animatieveld wordt weergegeven.
Automatisch vernieuwen	standaard ingeschakeld Als u deze instelling uitschakelt, wordt de preview van de grafiek niet meer weergegeven en wordt de database niet meer geraadpleegd na elke veldwijziging.
