Staafdiagram

Een staafdiagram is een grafiek met rechthoekige balken. De lengte van iedere staaf is evenredig aan de waarde die hij vertegenwoordigt. Gebruik staafdiagrammen om twee of drie variabelen te gebruiken met behulp van één waarde.

Wanneer gebruikt u het?

Eenvoudige staafdiagrammen

Staafdiagrammen zijn nuttig voor het vergelijken van categorieën: de x-as vertegenwoordigt de categorie en de y-as vertegenwoordigt de waarde om te vergelijken.

Tip

U kunt ook een eenvoudig staafdiagram gebruiken om een histogram te maken dat de verdeling van de x-as gegevens weergeeft. Histogrammen tonen de frequentie van elke unieke waarde in het geselecteerde x-as-veld als een staaf die in verhouding staat tot de waarde.

Complexe staafdiagrammen

Staafdiagrammen kunnen complexere categorieën weergeven met gegroepeerde of gestapelde staven. Gegroepeerde of gestapelde staafdiagrammen gebruiken een derde variabele om de vergelijkingscategorie onder te verdelen:

Pictogram Type Beschrijving

Gegroepeerd Waarden van de derde dimensie worden weergegeven als aangrenzende balken of kolommen binnen de waarde van de tweede dimensie.

Gestapeld Een enkele tweede-dimensie staaf of kolom wordt verdeeld door de waarden van de derde dimensie.

100% gestapeld Een enkele dimensie in een staaf- of kolomgrafiek wordt onderverdeeld op basis van het percentage dat elke derde dimensiewaarde bijdraagt aan het totaal.

Voorbeelden

Staafdiagram

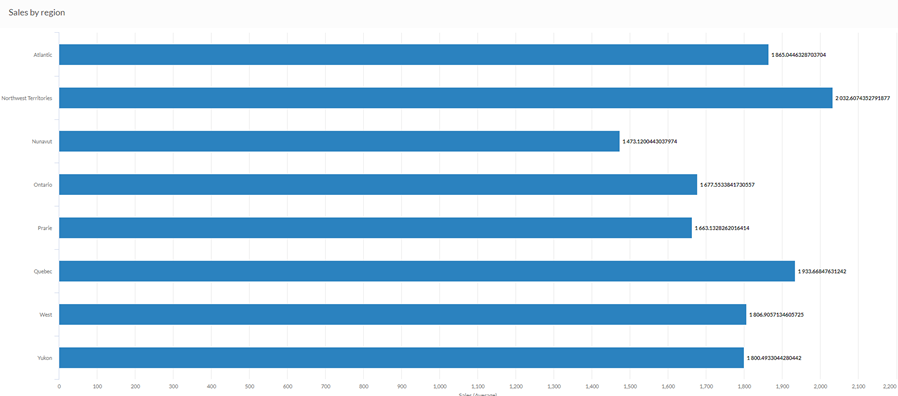

Uw bedrijf houdt verkoopgegevens bij en moet bepalen welke regio's de hoogste verkoopcijfers behalen. U visualiseert de verkoopcijfers met behulp van een staafdiagram en toont duidelijk hoe elke regio presteert:

Gestapeld kolomdiagram

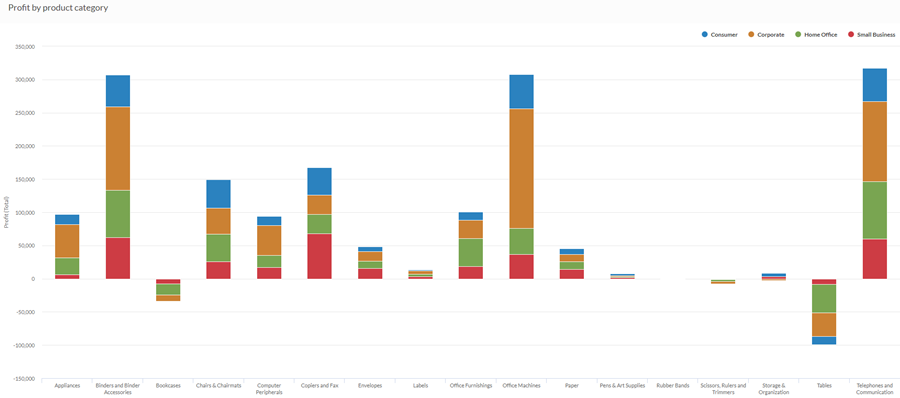

Uw bedrijf houdt verkoopgegevens bij en moet bepalen welke productcategorieën een negatieve winst opleveren.

Door gebruik te maken van een gestapelde kolomgrafiek visualiseert u de verkoopcijfers en toont u duidelijk welke productcategorieën goed presteren en welke niet. Het stapelen van de derde dimensie helpt u ook te bepalen welk segment van elke categorie het meest verantwoordelijk is voor de totale aantallen:

100% gestapeld kolomdiagram

U voert een analyse uit van winsten per klantsegment. U wilt de verhouding van elke productcategorie binnen de gemiddelde winst van elk klantsegment visualiseren.

Om dit te doen, gebruikt u een 100% gestapeld kolomdiagram dat het percentage weergeeft dat elke productcategorie bijdraagt aan de waarde van het klantsegment:

Histogram

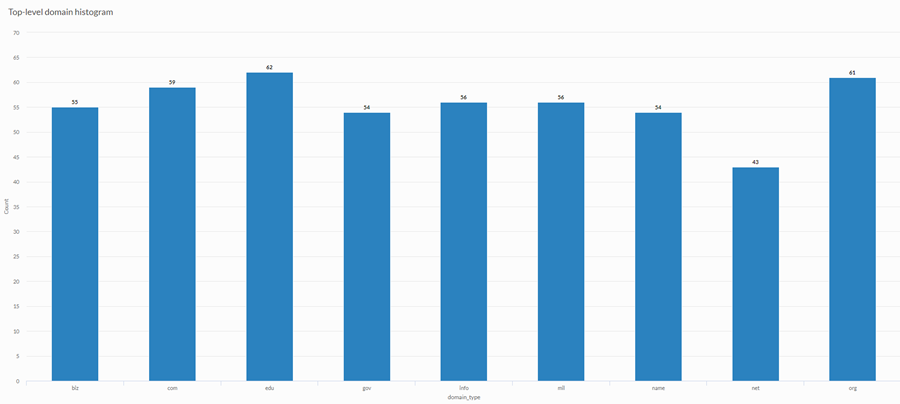

U voert een analyse uit van klantwebsites en u wilt de frequentie weergeven van topleveldomeinen die worden gebruikt in de verzameling sites. Om dit te doen, gebruikt u een histogram dat het aantal van elke unieke topniveaudomeinwaarde in uw tabel weergeeft:

Instellingen voor gegevensconfiguratie

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Gegevens en configureer de volgende instellingen:
Instelling Ondersteunde gegevenstypen Beschrijving

X-as

  • teken
  • numeriek
  • datumtijd

Het veld dat als de basis voor de horizontale schaal van de grafiek moet worden gebruikt. Voor elke unieke waarde in het veld wordt één balk gemaakt, of elke unieke combinatie van waarden als u ook een veld Kleur per opgeeft.

Y-as

numeriek

De geaggregeerde waarde vertegenwoordigd door de verticale as van de grafiek. U kunt een telling van het x-asveld voor één of verschillende geaggregeerde waarden selecteren voor een andere numerieke kolom in de tabel:

  • gemiddelde
  • som
  • min
  • max

Tip

Gebruik de optie Telling om een histogram te maken dat de distributie van gegevens voor de x-as weergeeft.

Tip

U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen.

Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Kleur per

optioneel

teken

Het veld wordt vertegenwoordigd door de derde gegevensdimensie voor de grafiek. Als u een derde gegevensdimensie toevoegt, kunnen de x-ascategorieën worden onderverdeeld. U kunt het veld Kleur per beschouwen als een onderbrekingsveld.

Opmaakopties

numeriek

Selecteer een optie in dit veld om opmaak zoals decimalen en afronding toe te passen op de Y-aswaarden in de grafiek. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Opmaakopties zijn alleen beschikbaar voor de aggregatieoptie Gemiddelde. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast.

Instellingen voor diagramweergave

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Weergeven en configureer de volgende instellingen:
Instelling Beschrijving
Opties
Legenda tonen Toon of verberg de legenda bovenaan de grafiek.
Waarden tonen Toon of verberg de gegevenspuntwaarden.
Horizontaal draaien Toon de staafdiagram met de x-as aan de linkerkant van het diagram en de y-as horizontaal onderaan het diagram.
Percentages tonen

Toon of verberg het percentage dat elk deel vertegenwoordigt van het geheel.

  • Wanneer de optie Kleur op is geselecteerd Toont het percentage dat overeenkomt met elke groepsset van het diagram
  • Wanneer de optie Kleur op niet is geselecteerd Toont het percentage dat overeenkomt met het volledige diagram.
Verbeter de prestaties

Schakelt naar de prestatiemodus wanneer gegevenspunten op het diagram groter worden dan 150 door enkele wisselwerkingen toe te passen. Voor meer informatie raadpleegt u Verbeter de prestaties van grafieken.

Grafiektype

De derde dimensie van de grafiek weergeven (Kleur op):

  • Gegroepeerd gebruik om de waarde van elk segment binnen elke categorie te vergelijken
  • Gestapeld gebruik om de waarde te vergelijken die elk segment bijdraagt aan het totaal van de algehele categorie terwijl u de categorietotalen met elkaar vergelijkt
  • 100% gestapeld gebruik om het percentage te vergelijken dat elk segment bijdraagt aan het totaal van elke categorie
X-as
Label tonen Toon of verberg het label voor de x-as.
Y-as
Label tonen Toon of verberg het label voor de linker y-as.
Min De minimale te gebruiken waarde voor de linker y-as. Standaard gebruikt de grafiek de laagste waarde van de gegevens van de linker y-as om het minimum te bepalen.
Max De maximale te gebruiken waarde voor de linker y-as. Standaard gebruikt de grafiek de hoogste waarde van de gegevens van de linker y-as om het minimum te bepalen.
Andere instellingen
Kleuren De kleuren die zijn toegewezen aan elke reeks in de dimensie Kleur op.

Instellingen voor diagramsortering

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Sorteren en configureer de volgende instellingen:
    InstellingBeschrijving
    Opties
    SorterenSorteert de gegevenscategorieën op oplopende of aflopende totale waarde, standaard (alfabetisch), of in aangepaste volgorde. Als u een aangepaste volgorde wilt toepassen, klikt u op en versleept u de waarden op het tabblad Sorteren in de benodigde volgorde.
