Combinatiediagram

Een combinatiediagram is een grafiek die twee soorten diagrammen in één enkele grafiek weergeeft. Twee verschillende gegevenssets die verband houden met een gemeenschappelijk punt kunnen in één enkele grafiek worden weergegeven met behulp van het combinatiediagram. Dit bestaat uit een lijndiagram dat over een kolomdiagram is gelegd. Een combinatiegrafiek kan twee Y-assen hebben om twee verschillende meetschalen weer te geven. U kunt de dubbele Y-as inschakelen in de grafiekweergave-instellingen.

Wanneer gebruikt u het?

Het combineren van staven en lijnen binnen dezelfde visualisering kan nuttig zijn als u waarden in verschillende categorieën vergelijkt, doordat de combinatie een duidelijke weergave voor vergelijking biedt. Bijvoorbeeld, het gebruik van het combinatiediagram om geprojecteerde verkopen te vergelijken met de daadwerkelijke verkopen voor verschillende tijdsperioden.

Combinatiegrafieken zijn nuttig wanneer u de relatie wilt valideren tussen twee variabelen die verschillende meetschalen hebben, maar gerelateerd zijn aan een gemeenschappelijk punt. Voor dit voorbeeld geldt dat wanneer twee grafieken een gemeenschappelijke categorie X-as delen (bijvoorbeeld Regio) en mogelijk meer dan één kwantitatieve Y-as hebben, die elk een andere schaal van waarden vertegenwoordigen (bijvoorbeeld Omzet en Winst).

Tip

Combinatiegrafieken zijn het nuttigst voor het volgen van trends en het identificeren van afwijkingen in de gegevens die mogelijk verder onderzoek vereisen.

Voorbeelden

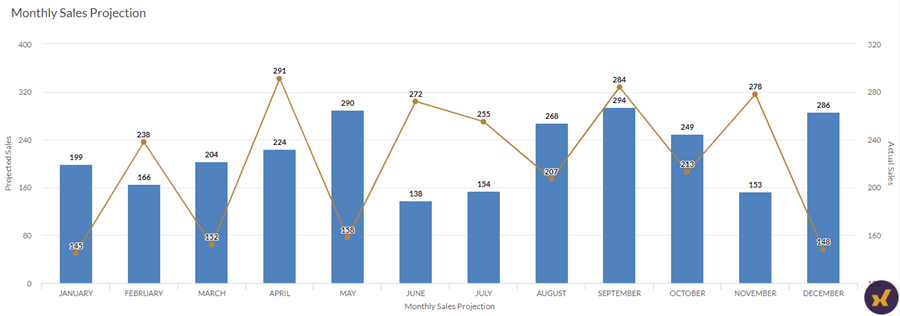

Eenvoudig combinatiediagram

Uw bedrijf volgt verkoopgegevens en moet de trend bepalen van de maandelijkse verwachte verkoopcijfers versus de werkelijke verkoopcijfers. Met behulp van een eenvoudige combinatiegrafiek met dubbele assen kunt u de verkoopgetallen visualiseren en de trend voor de gegeven periode duidelijk aantonen.

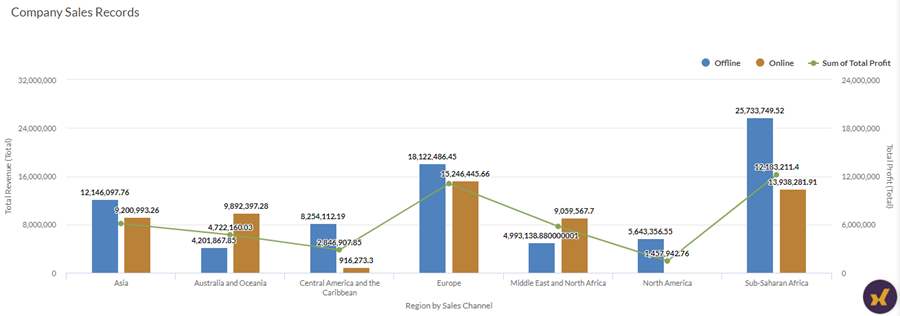

Gegroepeerde combinatiegrafiek

Uw bedrijf houdt verkoopgegevens bij en moet de totale gegenereerde omzet versus de totale winst bepalen voor elke regio, waarbij de regio's gegroepeerd zijn op verkoopkanaal, d.w.z. offline versus online.

Met behulp van een gegroepeerde combinatiegrafiek met dubbele assen kunt u de totale omzet- en winstcijfers visualiseren en de trendvergelijking over verschillende regio's duidelijk aantonen. Groepering helpt u ook om de gegenereerde inkomsten per verkoopkanaal te bepalen.

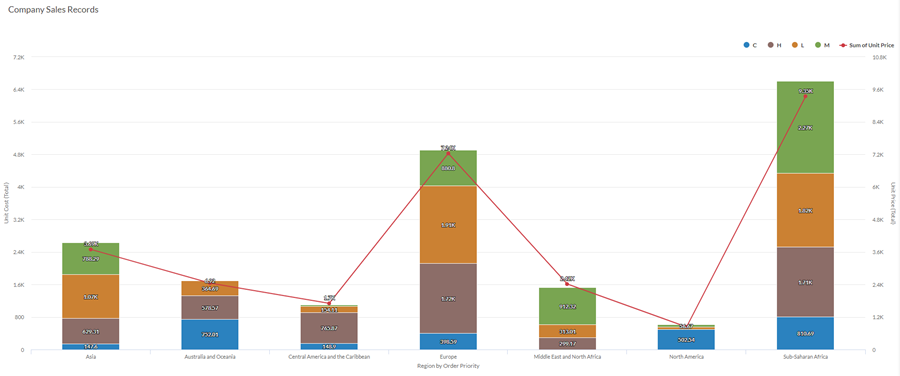

Gestapeld combinatiediagram

Uw bedrijf volgt verkoopgegevens en moet de kostprijs per eenheid versus de verkoopprijs per eenheid van de artikelen in het magazijn bepalen per regio, waarbij de regio is gestapeld op basis van de orderprioriteit van de artikelen, d.w.z. critical, high, medium en low.

Met behulp van een gestapeld combinatiediagram met dubbele assen kunt u de stukkosten versus de stukprijs van de artikelen visualiseren en de trendvergelijking over verschillende regio's duidelijk aantonen. Stapelen helpt u ook de eenheidskosten per orderprioriteit te bepalen.

Instellingen voor gegevensconfiguratie

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Gegevens en configureer de volgende instellingen:
Instelling Ondersteunde gegevenstypen Beschrijving

X-as

  • teken
  • numeriek
  • datumtijd

Het veld dat als de basis voor de horizontale schaal van de grafiek moet worden gebruikt. Voor elke unieke waarde in het veld wordt één balk gemaakt, of elke unieke combinatie van waarden als u ook een veld Kleur per opgeeft.

Y-as

Kolom

numeriek

De geaggregeerde waarde vertegenwoordigd door de verticale as van de grafiek. U kunt een telling van het x-asveld voor één of verschillende geaggregeerde waarden selecteren voor een andere numerieke kolom in de tabel:

  • gemiddelde
  • som
  • min
  • max

Tip

Gebruik de optie Telling om een histogram te maken dat de distributie van gegevens voor de x-as weergeeft.

Tip

U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen.

Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Y-as

Lijn

numeriek

De geaggregeerde waarde vertegenwoordigd door de verticale as van de grafiek. U kunt een telling van het x-asveld voor één of verschillende geaggregeerde waarden selecteren voor een andere numerieke kolom in de tabel:

  • gemiddelde
  • som
  • min
  • max

De positie van de gegevenspunten op de verticale schaal bepaalt de hoogte van elke lijn. De hoogte van een lijn wordt geïnterpoleerd of bevat omissies wanneer een gegevenspunt ontbreekt.

Tip

U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen.

Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Kleur per

optioneel

teken

Het veld wordt vertegenwoordigd door de derde gegevensdimensie voor de grafiek. Als u een derde gegevensdimensie toevoegt, kunnen de x-ascategorieën worden onderverdeeld. U kunt het veld Kleur per beschouwen als een onderbrekingsveld.

Opmaakopties

numeriek

Selecteer een optie in dit veld om opmaak zoals decimalen en afronding toe te passen op de Y-aswaarden in de grafiek. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Opmaakopties zijn alleen beschikbaar voor de aggregatieoptie Gemiddelde. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast.

Instellingen voor diagramweergave

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Weergeven en configureer de volgende instellingen:
Instelling Beschrijving
Opties
Legenda tonen Toon of verberg de legenda bovenaan de grafiek.
Waarden tonen Toon of verberg de gegevenspuntwaarden.
Ronde randen Maak de overgangen tussen gegevenspunten vloeiend om een gebogen lijndiagram te maken.
Verbeter de prestaties

Schakelt naar de prestatiemodus wanneer gegevenspunten op het diagram groter worden dan 150 door enkele wisselwerkingen toe te passen. Voor meer informatie raadpleegt u Verbeter de prestaties van grafieken.

Kolomtype

De derde dimensie van de grafiek weergeven (Kleur op):

  • Gegroepeerd gebruik om de waarde van elk segment binnen elke categorie te vergelijken
  • Gestapeld gebruik om de waarde te vergelijken die elk segment bijdraagt aan het totaal van de algehele categorie terwijl u de categorietotalen met elkaar vergelijkt
  • 100% gestapeld gebruik om het percentage te vergelijken dat elk segment bijdraagt aan het totaal van elke categorie
X-as
Label tonen Toon of verberg het label voor de x-as.
Y-as (links)
Label tonen Toon of verberg het label voor de linker y-as.
Min De minimale te gebruiken waarde voor de linker y-as. Standaard gebruikt de grafiek de laagste waarde van de gegevens van de linker y-as om het minimum te bepalen.
Max De maximale te gebruiken waarde voor de linker y-as. Standaard gebruikt de grafiek de hoogste waarde van de gegevens van de linker y-as om het minimum te bepalen.
Dubbele Y-as tonen Toon of verberg de y-as (rechts).
Y-as (rechts)
Label tonen Toon of verberg het label voor de rechter y-as.
Min De minimale te gebruiken waarde voor de rechter y-as. Standaard gebruikt de grafiek de laagste waarde van de gegevens van de rechter y-as om het minimum te bepalen.
Max De maximale te gebruiken waarde voor de rechter y-as. Standaard gebruikt de grafiek de hoogste waarde van de gegevens van de rechter y-as om het minimum te bepalen.
Andere instellingen
Kleuren De kleuren die zijn toegewezen aan elke reeks in de dimensie Kleur op.

Instellingen voor diagramsortering

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Sorteren en configureer de volgende instellingen:
    InstellingBeschrijving
    Opties
    SorterenSorteert de gegevenscategorieën op oplopende of aflopende totale waarde, standaard (alfabetisch), of in aangepaste volgorde. Als u een aangepaste volgorde wilt toepassen, klikt u op en versleept u de waarden op het tabblad Sorteren in de benodigde volgorde.
  4. Opmerking

    Sorteren wordt toegepast op basis van de kolomwaarden
