Kaartdiagram

U kunt een kaartdiagram gebruiken om gegevens in verschillende geografische locaties weer te geven.

Wanneer gebruikt u het?

Met behulp van een kaartdiagram kunt u visualiseren hoe verschillende locaties wereldwijd presteren op hun respectieve parameters.

Voordat u begint

Voordat u een kaartdiagram maakt, dient uw tabel kolommen te bevatten met ten minste één van de volgende gegevens:

  • Continentnamen Namen van de continenten. Voor bijvoorbeeld Noord-Amerika, Azië.
  • Landcodes ISO-standaard 2- of 3-letterige alfacodes. Bijvoorbeeld VS en USA voor de Verenigde Staten van Amerika.

    Kolommen in de tabel moeten of 2-letterige of 3-letterige alfacodes bevatten. Gebruik geen combinatie van 2-letterige en 3-letterige codes in één kolom.

  • Staatscodes ISO-standaard 2-letterige alfacodes met de 2-letterige landcode als voorvoegsel voor de staatscode. Voor bijvoorbeeld US-CA voor Californië in de Verenigde Staten.

    Voor meer informatie over ISO-codes, zie ISO_3166-1 en ISO_3166-2.

  • Breedtegraad en lengtegraden Coördinaten van een regio. Voor de Verenigde Staten kunt u bijvoorbeeld 37.0902 en -95.7129 gebruiken.

Opmerking

  • Als een kolom een mix van 2- en 3-letterige landcodes bevat, worden in de kaartgrafiek alleen de 2-letterige codes weergegeven en worden de 3-letterige codes genegeerd.
  • Als een kolom enkele ongeldige waarden bevat, wordt de kaartgrafiek alleen met de geldige waarden geplot en worden de ongeldige waarden genegeerd. Als er geen geldige waarden zijn, wordt er een eenvoudige kaartgrafiek weergegeven.

Voorbeelden

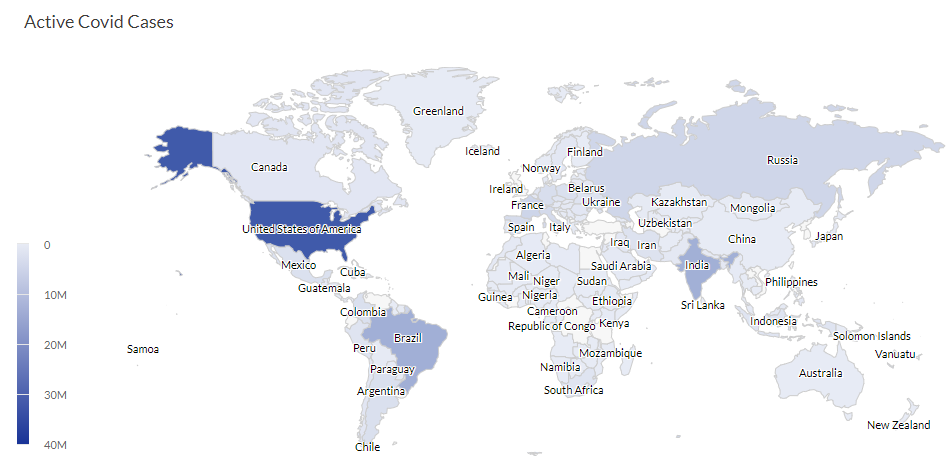

Kaartdiagram

Uw bedrijf volgt actieve Covid-19-gevallen over de hele wereld. U maakt aan de hand van een overzichtelijke wereldkaart inzichtelijk hoeveel actieve Covid-19-besmettingen er in de verschillende regio's zijn.

Instellingen voor gegevensconfiguratie

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Gegevens en configureer de volgende instellingen:
Instelling Ondersteunde gegevenstypen Beschrijving

Locatie

  • teken
  • numeriek

Selecteer een waarde voor een van de volgende opties:

  • Regio selecteer de kolom met de continenten, landcodes of staatcodes.
  • Coördinaten selecteer de kolommen met respectievelijk de breedte- en lengtegraden.

    Optioneel: u kunt een kolom selecteren als een weergavenaam voor de coördinaten.

Waarde

numeriek

U kunt een telling van het veld Locatie voor één of verschillende geaggregeerde waarden selecteren voor een andere numerieke kolom in de tabel:

  • gemiddelde
  • som
  • min
  • max

Tip

U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen.

Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Voor hulp hierbij raadpleegt u Opties voor gegevensindeling.

Instellingen voor diagramweergave

  1. Open de Resultaten-app.
  2. Ga naar de juiste tabel.
  3. Klik in het deelvenster Configureren op Weergeven en configureer de volgende instellingen:
Instelling Beschrijving
Opties
Waarden tonen Toon of verberg de gegevenspuntwaarden.
Zoomen met dubbelklikken inschakelen

Schakel het zoomen van een gebied van de kaart met dubbelklikken in of uit.

U kunt ook de kaart in elke willekeurige richting slepen na het inzoomen.

Zoomknop tonen Toon of verberg zoomknoppen (+ en -).
Vaste knopinfo Toon of verberg knopinfo in een vaste positie.
Gradiëntschaal tonen

Toon of verberg de gradiëntschaal.

De optie Gradiëntschaal tonen is momenteel alleen beschikbaar voor de kaartdiagrammen met regio, wanneer u Regio selecteert onder het veld Locatie op het tabblad Gegevens. Deze wordt nog niet ondersteund voor kaarten met coördinaten.

Stijl
Kaarttype

Geeft het type kaart op dat u wilt weergeven:

  • Wereld:
    • Continenten
    • Landen
  • Continenten
    • Afrika
    • Azië
    • Europa
    • Noord-Amerika
    • Oceanië
    • Zuid-Amerika
  • Landen
    • China
    • Verenigde Staten

Opmerking

Wanneer u een kaartdiagram uitstippelt met behulp van coördinaten en enige van de bovenstaande kaarttypen behalve Continenten en Landen selecteert, ziet u mogelijk enkele niet-gerelateerde gegevenspunten rondom de kaart afhankelijk van de coördinaten.

Thema

Geeft het thema op dat u wilt weergeven:

  • Donker
  • Licht
  • Wit

Standaard is wit.

Overgangskleur
Kleurstops

Geeft het type overgangskleurstops op dat u wilt weergeven:

  • Automatisch berekent en toont de kleurstops automatisch.
  • 3 stops u kunt de stops configureren door een kleur en waarde aan elke stop toe te wijzen.
  • 5 stops u kunt de stops configureren door een kleur en waarde aan elke stop toe te wijzen.

Automatisch is de standaardinstelling.

De optie Kleurstops is momenteel alleen beschikbaar voor de kaartdiagrammen met regio, wanneer u Regio selecteert onder het veld Locatie op het tabblad Gegevens. Deze wordt nog niet ondersteund voor kaarten met coördinaten.

Andere instellingen
Drilldown

Klik op een gedeelte van de kaart om één niveau verder te gaan.

Klik bijvoorbeeld op een continent om een drilldown uit te voeren en de bijbehorende landen te bekijken. U kunt ook op een land klikken om een drilldown uit te voeren en de bijbehorende staten te bekijken. Momenteel werkt het uitvoeren van een drilldown van een land naar de bijbehorende staten alleen voor de VS en China.

Opmerking

Met een enkele klik gaat u één niveau verder, maar met een dubbelklik zoomt u in op de kaart om een vergrote weergave te krijgen, als u zoomen met dubbelklik hebt ingeschakeld.
