Gráficos de barras no Relatórios

Gráficos de barras são gráficos com barras retangulares. O comprimento de cada barra é proporcional ao valor que representa. Use gráficos de barras para comparar uma ou duas variáveis usando um único valor.

Gráficos disponíveis

Ícone	Nome do gráfico	Descrição
	Barra Horizontal	exibe os comprimentos horizontais proporcionais aos valores que representam
	Barra Horizontal em 3D	similar ao gráfico de Barra Horizontal, mas em formato tridimensional
	Barra Horizontal Empilhada	exibe a relação de itens individuais com o todo
	Cilindro horizontal	similar ao gráfico de Barra Horizontal, mas com componentes do gráfico exibidos em forma cilíndrica
	Barra Proporcional	exibe a proximidade dos valores em categorias diferentes quanto ao valor máximo da categoria
	Barra em camadas	compara o contributo de cada valor em função do total, por categorias

Quando usar?

Gráficos de barras são úteis para comparar categorias: o eixo X representa o valor e o eixo Y representa a categoria a comparar. Gráficos de barras podem representar categorias mais complexas usando barras empilhadas. Gráficos de barras empilhadas usam uma terceira variável para subdividir a categoria de comparação.

Exemplos

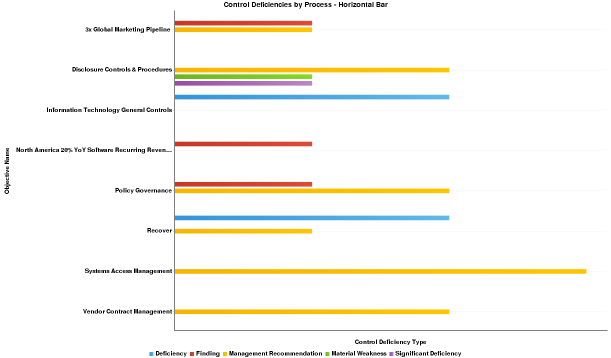

Você precisa visualizar seus pontos pertencentes às deficiências de controle pelo processo. Usando um gráfico de barras horizontais, é possível visualizar cada processo e demonstrar claramente as informações de deficiência do controle associado:

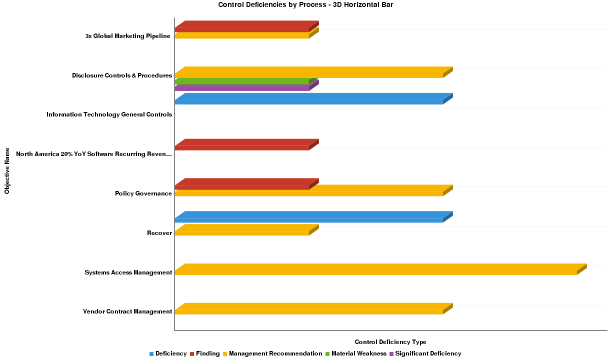

Você precisa visualizar seus pontos pertencentes às deficiências de controle pelo processo. Usando um gráfico de barras horizontais em 3D, é possível visualizar cada processo e demonstrar claramente as informações de deficiência do controle associado:

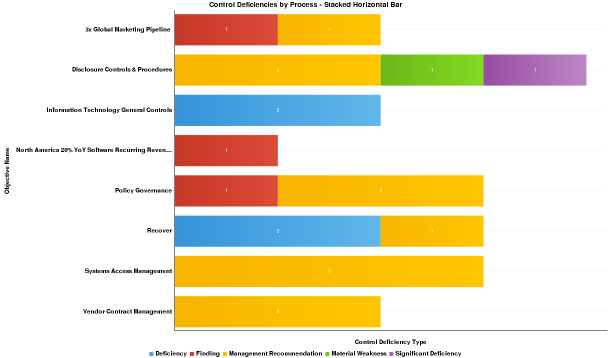

Você precisa visualizar seus pontos pertencentes às deficiências de controle pelo processo. Usando um gráfico de barras horizontais empilhadas, é possível visualizar cada processo e demonstrar claramente as informações de deficiência do controle associado:

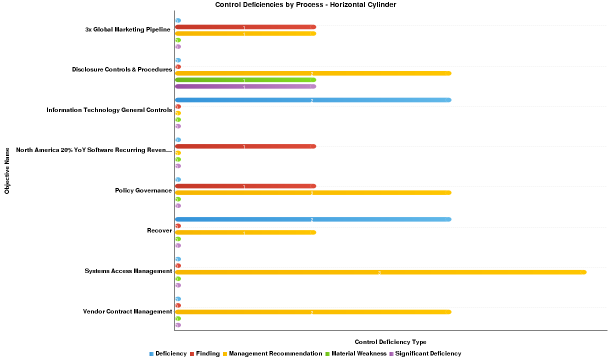

Você precisa visualizar seus pontos pertencentes às deficiências de controle pelo processo. Usando um gráfico de cilindros horizontais, é possível visualizar cada processo e demonstrar claramente as informações de deficiência do controle associado:

Definições de configuração de gráfico

Observação

A interface do Relatórios evita que você use tipos de dados não compatíveis e que crie gráficos que não incluam as configurações obrigatórias.

Na guia Gráfico, defina as seguintes configurações:

Configuração	Descrição
Eixo Horizontal	o campo a usar como base para a escala horizontal do gráfico
Eixo Vertical	o campo a usar como base para a escala vertical do gráfico
Cor	o campo representado pela terceira dimensão de dados no gráfico Adicionar uma terceira dimensão de dados pode subdividir as categorias do eixo horizontal X. Você pode pensar no campo Cor como um campo de divisão.
Animação	o campo datahora usado para animar o gráfico Cada valor do campo de animação gera uma estrutura exclusiva na animação. Observação Para fornecer um rótulo para cada quadro, formate o título do gráfico para exibir o campo de animação.
Atualização automática	ativado por padrão Se você desativar essa configuração, desativará a visualização do gráfico e interromperá a consulta do banco de dados depois de cada alteração do campo.
