Choisir un graphique approprié dans Rapports
Découvrez les types de graphique existants, les meilleures pratiques pour visualiser les données et comment choisir le graphique le plus adapté à vos besoins.
Vous pouvez aussi visualiser des données à l'aide de graphiques dans l'application Résultats. Pour plus d'informations, consultez la section Visualiser les données des tables dans des graphiques.
Types de graphique existants
Graphiques analytiques
En règle générale, les graphiques analytiques présentent des modèles dans des jeux de données complexes.
Pour plus d'informations, consultez la section Graphiques analytiques dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Nuage de points | Affiche la relation entre deux jeux de données et ne peut être utilisé que si des séquences de données sont liées. |
|
Treemap | Compare les valeurs des mesures pour afficher les relations hiérarchiques. |
|
Histogramme | Affiche le nombre de fois qu'une valeur donnée apparaît dans le jeu de données. |
|
Boîte et graphique général | Affiche un aperçu rapide d'une série de valeurs et de leurs propriétés statistiques. |
|
Treillis |
Une mise en page de plus petits graphiques dans une grille avec des échelles cohérentes. Chaque graphique représente un élément d'une catégorie. |
|
Quadrillage thermique | Trace l'intensité d'une mesure sur plusieurs catégories. |
Graphique en aires
Les graphes à aires utilisent généralement trois dimensions de données, ou des variables pour comparer des tendances ou des modifications sur la durée pour une ou plusieurs catégories.
Pour plus d'informations, consultez la section Graphes à aires dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Aire | Affiche des données quantitatives de manière graphique qui comparent généralement deux ou plusieurs quantités. |
|
Aires empilées | Compare généralement les tendances ou les modifications sur la durée pour au moins deux catégories. Il affiche également la proportion du total que représente chaque catégorie à un instant donné. |
Graphes à barres
Des graphes à barres sont des graphiques dotés de barres rectangulaires. La longueur de chaque barre est proportionnelle à la valeur qu'elle représente. Les graphes à barres permettent de comparer deux ou trois variables à l'aide d'une seule valeur.
Pour plus d'informations, consultez la section Graphes à barres dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Barre horizontale | Affiche des longueurs horizontales proportionnelles aux valeurs qu'elles représentent. |
|
Barre horizontale 3D | Similaire au graphe à barres horizontales, mais en trois dimensions |
|
Barres horizontales empilées | Affiche la relation des éléments individuels par rapport à l'ensemble. |
|
Cylindre horizontal | Similaire au graphe à barres horizontales, mais ses composants ont une forme cylindrique. |
|
Barre proportionnelle | Affiche la manière dont les valeurs proches de différentes catégories se trouvent dans la valeur de catégorie maximale. |
|
Barres superposées | Compare la contribution de chaque valeur à un total sur les catégories. |
Histogrammes
Les graphiques à colonnes affichent des données au moyen de barres verticales.
Pour plus d'informations, consultez la section Graphiques à colonnes dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Colonne verticale | Affiche des longueurs verticales proportionnelles aux valeurs qu'elles représentent. |
|
Colonne verticale 3D | Similaire au graphe à barres verticales, mais en trois dimensions |
|
Colonne verticale empilées | Affiche la relation des éléments individuels par rapport à l'ensemble. |
|
Cylindre | Similaire au graphe à barres verticales, mais les composants ont une forme cylindrique. |
|
Colonne cumulée 3D | Similaire au graphe à barres verticales cumulées 3D, mais en trois dimensions |
|
Colonnes superposées | Compare la contribution de chaque valeur à un total sur les catégories. |
Graphiques de combinaison
Les graphiques de combinaison superposent une type de graphique sur ou sous un autre.
Pour plus d'informations, consultez la section Graphiques de combinaison dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Combinés verticalement | Vous voulez surligner des valeurs afin de simplifier la comparaison et le tracé de vos nombres verticalement. Utilisez ce graphique si vous souhaitez plus vous concentrer sur la comparaison des valeurs que sur le temps. |
|
Superposition verticale | Utilisez les courbes pour mettre l'accent sur une tendance et les barres pour mettre l'accent sur des valeurs spécifiques. Les combinaisons courbe/barre peuvent être plus optimales si vous donnez moins d'importance aux barres en utilisant des couleurs subtiles. |
|
Superposition horizontale | Utilisez les courbes pour mettre l'accent sur une tendance et les barres pour mettre l'accent sur des valeurs spécifiques. Les combinaisons courbe/barre peuvent être plus optimales si vous donnez moins d'importance aux barres en utilisant des couleurs subtiles. |
|
Combinés horizontalement | Les graphiques de combinaison superposent un type de graphique sur un autre ou sous un autre. Utilisez-le pour optimiser la clarté et mettre en évidence les relations entre les jeux de données. |
Graphiques financiers
Ils sont généralement utilisés dans le domaine financier et conçus notamment pour afficher les tendances et les mouvement dans les jeux de données liés à la bourse.
Pour plus d'informations, consultez la section Graphiques financiers dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Ligne financière | Utiliser ce graphique pour afficher une valeur des transactions avec un sous-graphique affichant le volume. |
|
Élevé Faible | Affiche les valeurs quotidiennes élevées, faibles, d'ouverture et de fermeture avec des cases cochées correspondant aux valeurs d'ouvertures et de fermetures. |
|
Chandelier | Affiche les valeurs quotidiennes élevées, faibles, d'ouverture et de fermeture avec des barres de couleur différente selon la tendance du jour (positive ou négative). |
Courbes
Les courbes présentent des tendances ou des changements dans le temps en affichant une série de points de données connectés par des segments de ligne droite. Vous pouvez afficher une ou plusieurs séries dans une ou plusieurs courbes.
Pour plus d'informations, consultez la section Courbes dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Courbe | Affiche ou compare généralement les tendances ou les modifications sur la durée d'une ou de plusieurs catégories. |
|
Courbe 3D | Similaire à la courbe, mais en trois dimensions |
|
Graphique en Z | Affiche les données, les totaux cumulés et le total mobile, et permet de représenter les tendances sur une période courte. |
|
Par étape | Affiche les tendances ou les modifications sur la durée sous la forme de paliers. |
Graphiques compteur
Les graphiques compteur affichent une variable individuelle et peuvent utiliser des couleurs pour indiquer si la valeur actuelle se trouve dans la plage normale, d'avertissement ou critique.
Pour plus d'informations, consultez la section Graphiques compteur dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Compteur | Mesure le taux de changement par rapport aux cibles prédéfinies. |
|
Thermomètre | Représentation verticale d'un graphique compteur, indiquant une amplitude d'indicateurs qualitatifs. |
|
Cadran | Utilisé pour communiquer les KPI (indicateurs de performance clés). |
Graphes camembert
Les graphes camemberts affichent les catégories sous forme de proportions ou d'un pourcentage par rapport à l'ensemble. Les graphes camemberts servent à afficher la composition des données des catégories où chaque segment est proportionnel à la quantité représentée.
Pour plus d'informations, consultez la section Graphes camembert dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Graphique circulaire | Affiche les catégories sous forme de proportions ou d'un pourcentage par rapport à l'ensemble. |
|
Graphique circulaire 3D | Similaire à un graphe camembert, mais en trois dimensions |
|
Multi secteurs | Utilisé pour mettre en évidence la taille des composants individuels dans un système de plusieurs composants. |
|
Anneau | Similaire à un graphe camembert, mais avec un espace blanc au centre du graphique. |
Graphiques spéciaux
Les graphiques spéciaux vous permettent de rapporter des données multivariées.
Pour plus d'informations, consultez la section Graphiques spéciaux dans Rapports.
| Icône | Nom du graphique | Description |
|---|---|---|
|
Graphique en entonnoir | Souvent utilisé pour représenter les phases d'un processus commercial, et pour identifier les domaines pouvant poser problèmes au sein du processus commercial d'une organisation. |
|
Infographie proportionnelle | Affiche des segments sur une image, où la taille d'un segment représente une valeur de mesure. |
|
Infographie comparée | Affiche une série d'images dimensionnées de sorte qu'elles correspondent aux valeurs d'une mesure donnée. |
|
Radar | Affiche des données multivariées d'au moins trois variables quantitatives sous la forme d'un graphe à deux dimensions, où les axes partent d'un même point. |
|
Cascade | Affiche l'effet cumulatif de valeurs négatives ou positives entrées de manière séquentielle. |
|
Événement | Utilisé pour retracer les événements par rapport aux valeurs d'un jeu de données numériques sur la durée. |
|
Densité de la semaine | Utilisé pour afficher la densité d'une occurrence ou d'une mesure au cours d'une heure, comparée aux autres heures de la même journée de la semaine. |
|
Affichage numérique digital | Affiche la valeur d'une mesure dans un affichage numérique. |
|
Affichage Numérique | Affiche la valeur totale du champ. |
Les cartes ne sont pas prises en charge actuellement.
Visualisation des données : bonnes pratiques
Les visualisations de données sont essentielles pour aider chacun à resituer les données dans leur contexte. En effet, replacer les données dans un contexte visuel permet de dégager des modèles, des tendances et des corrélations qui pourraient sinon passer inaperçus.
Pour que vos visualisations de données soient les plus convaincantes possible, suivez ces bonnes pratiques.
Connaissez votre public
Avant de commencer à concevoir une visualisation de données, pensez à qui sera votre principal public.
Assurez-vous que la visualisation répond aux questions les plus importantes pour le public principal. Résistez à la tentation de créer des visualisations répondant aux besoins de tous les publics possibles, car cela pourrait rendre le message moins clair pour le public visé.
Pour concevoir une visualisation adaptée à votre public, posez-vous ces trois grandes questions :
- Qui est mon public, principalement ?
- Comment mon public affichera-t-il cette visualisation ?
- Quelles actions est-ce que je souhaite que mon public entreprenne à partir de ces données ?
Donnez du contexte
Les tendances de données et les modèles sont plus parlants dans le contexte d'objectifs et de mesures plutôt larges. En présentant vos visualisations de données dans leur contexte, le tableau qu'elles brosseront sera plus clair et les intervenants pourront donc en tirer des conclusions plus pertinentes :
- Utilisez de la couleur pour ajouter du sens.
- Comparez les données aux mesures ou aux objectifs.
- Assurez-vous que les périodes de données sont indiquées clairement.
Associer des couleurs à la signification
Vous devez fournir une visualisation qui affiche le pourcentage de problèmes en cours par type. Pour visualiser ces données, vous choisissez un graphe camembert puis utilisez une couleur pour associer les différents types de problème à une signification :
- Bleu Faiblesse matérielle
- Rouge Déficience significative
- Jaune Découverte
- Vert Recommandation de gestion
- Violet Déficience
Cette association mot-couleur facilite la compréhension globale des données pour votre public sans avoir à entrer dans les détails.
Restez simple et clair
La capacité de concentration de votre public est courte. Si votre visualisation ne peut pas être clairement comprise dans un délai de 10 à 15 secondes, il se peut que votre public n'intègre pas les informations essentielles. Appuyez-vous sur les conseils suivants pour simplifier vos visualisations et améliorer leur clarté :
- Insérez des espaces pour différencier les libellés des composants du graphique.
- Rédigez des libellés et des en-têtes descriptifs pour lever toute ambiguïté.
- Adaptez les couleurs du graphique au message que vous tentez de faire passer.
- Faites en sorte que le texte soit court et simple pour faciliter sa lecture.
- Expliquez une chose à la fois pour éviter d'embrouiller votre public.
Comprenez vos données
Lorsque vous créez des visualisations, vous pouvez tomber sur trois types de données :
- les données catégoriques, qui ont toutes un lien logique entre elles sans avoir d'ordre intrinsèque (service : ventes, ressources humaines, informatique, etc.)
- Données ordinales : données qui ont un lien logique et un ordre intrinsèque (éducation : lycée, supérieur, diplômé de l'université, etc.)
- les données quantitatives, qui définissent une quantité de quelque chose (montant de transaction : 100 $, 175 $, 400 $, etc.)
Quel genre de données tentez-vous de visualiser ? Connaître les données que vous utilisez simplifiera le choix du type de graphique ainsi que la communication de leurs enseignements.

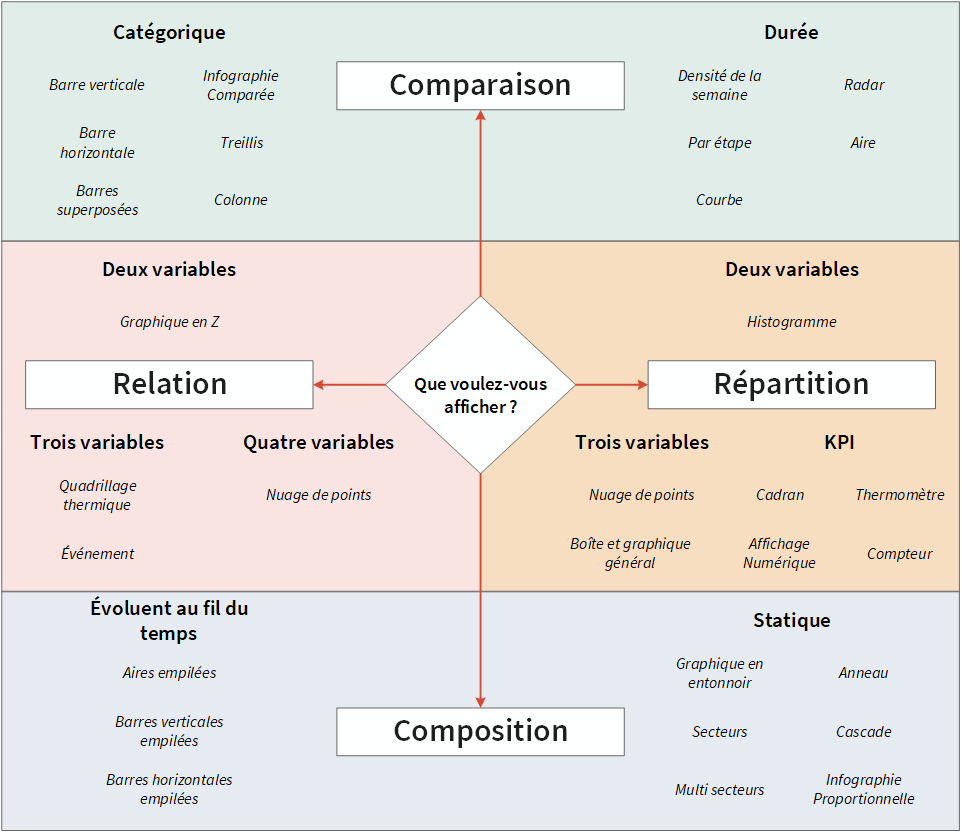

Choisissez le graphique approprié
Une fois que vous avez compris votre public et vos données, vous devez sélectionner le graphique qui donne la meilleure représentation possible des données :
Étape suivante...créer un graphique
Pour plus d'informations sur la création des graphiques qui sont à votre disposition, consultez la rubrique Visualiser les données des rapports à l'aide de graphiques.
